Radialventilator TFV 600 Ex

Vielseitig einsetzbarer Hochdruckventilator für lange Luftförderstrecken in Ex-Schutzzonen

Der TFV 600 Ex ist für eine große Förderleistung in Ex-Schutzbereichen mit hohem Gegendruck auch bei langen Transportwegen über mehrere miteinander verbundene Lufttransportschläuche ausgelegt. Das macht den TFV 600 Ex zum idealen Förderventilator für Be- und Entlüftungen in Ex-Schutzzonen der Klasse 2, zum Beispiel bei Tankreinigungen, in Hafenanlagen, Raffinerien, Schächten oder Silos.

Selbst bei langen Schlauchdistanzen von 50 Metern mit mehreren Bögen garantiert dieser leistungsstarke Radialventilator ein hohes Luftvolumen, denn im Gegensatz zu Axialventilatoren fördert der TFV 600 Ex die Luft senkrecht zur Laufradachse nach dem Prinzip einer Zentrifuge, bei der die Luft nach außen gepresst und in einem schneckenförmigen Gehäuse verdichtet wird.

Und weil der nach ATEX-Richtlinie 2014/34/EU ausgeführte Radialventilator dieses komplett in Deutschland gefertigten Qualitätsgerätes in ein robustes, pulverbeschichtetes Stahlgehäuse mit hochbeständiger Zwei-Komponenten-Lackierung integriert ist, macht ihm auch der Einsatz in aggressiven Umgebungen nichts aus. Optional ist das Gehäuse in allen gewünschten Stahlsorten lieferbar.

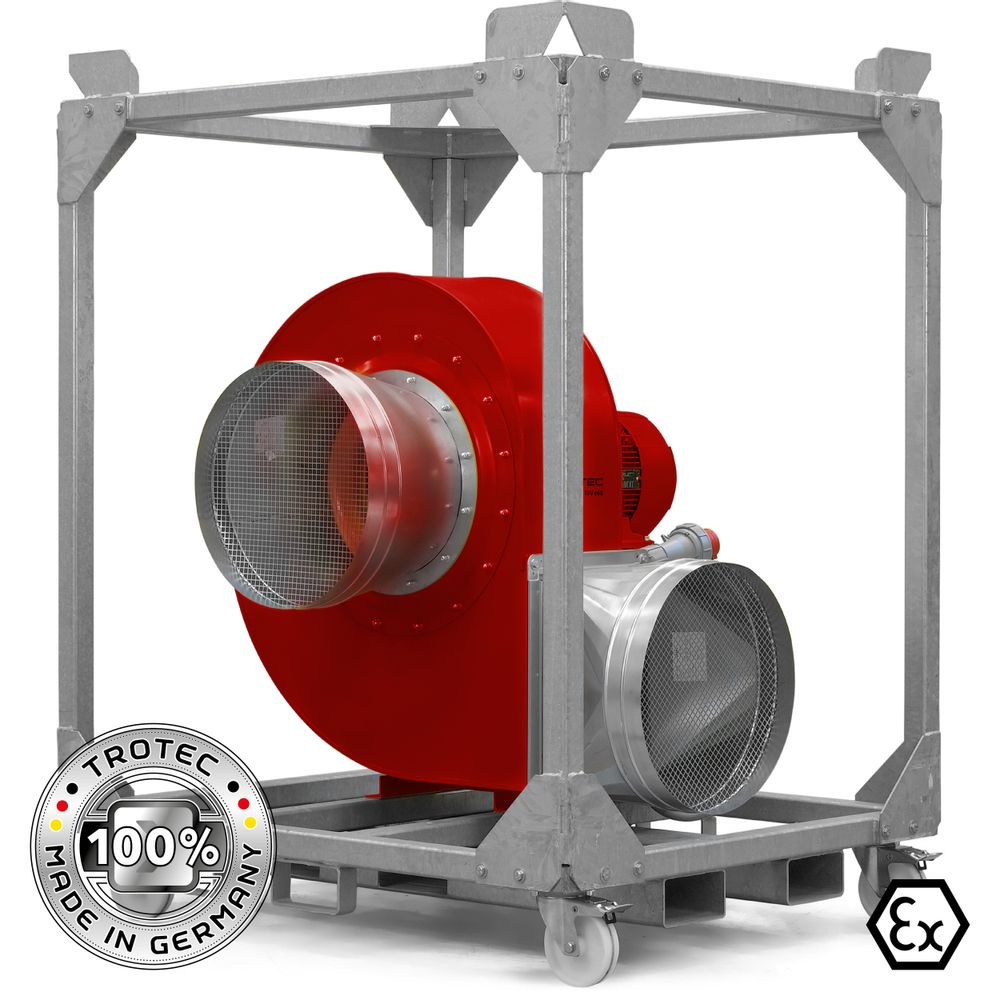

Neben der rahmenlosen Standardversion ist der TFV 600 Ex optional auch wie abgebildet inklusive zusätzlichem Rahmengestell aus verzinktem Stahl mit robusten Transportrollen, Gabelstaplerschlitzen und Kranhebeecken erhältlich. Das Transportgestell bietet Ihnen nicht nur ein Höchstmaß an Mobilität für Einsätze an häufig wechselnden Standorten, sondern ist bei Transport oder Lagerung auch platzsparend zweifach stapelbar.

Schalter, Kabel und Stecker des TFV 600 Ex sind für den Einsatz unter Explosionsgefahr zugelassen. Für Anschlussverlängerungen können passende Kupplungsstecker geliefert werden, die für den Einsatz in den Zonen 1, 2, 21 und 22 zugelassen sind. Außerdem optional erhältlich für den TFV 600 Ex ist eine Stern-Dreieck-Schützkombination 18,5 kW für EX-Zone 22, 400 V, AC3, IP 55.

Kupplungsstecker für den Einsatz in Ex-Schutzzonen

Für Anschlussverlängerungen der Ex-geschützten TFV-Modelle in Explosionsschutzzonen sind optional spezielle Kupplungsstecker erhältlich.

Die Adapterkupplungen verfügen über eine Zulassung zum Einsatz in den ­Zonen 1 und 2 (Gasexplosionsschutz) sowie den Zonen 21 und 22 (Staub­explosionsschutz).

Adapterkupplung 63 A Ex
Adapterkupplung 63 A Ex
Stern-Dreieck-Schützkombination für EX-Zone 22

Vorteile für die Praxis:

  • Entwicklung, Design, Fertigung: 100 % Trotec
  • Ex-Schutz Gruppe II, Kategorie 3G, Temperaturklasse 4
  • Robustes Qualitätsaggregat „made in Germany“ mit hoher Förderleistung
  • Spritzwasserdichte Ausführung (IP55)
  • Ventilatormotor liegt außerhalb des Hauptluftstroms
  • Kann sowohl an Ansaug- als auch an Ausblaskanäle angeschlossen ­werden
  • Stabile Kennlinienbereiche und kontinuierlich hoher Druck
  • Optional auch für Ex-Schutz Gruppe II, Kategorie 2G (Zone 1), Kategorie 2D (Zone 21) und Kategorie 3D (Zone 2) erhältlich

Luftvolumen im Verhältnis zur Kanallänge:

Luftvolumen im Verhältnis zur Kanallänge TFV 600 Ex

Druckseitige Leistungskennlinie:

Druckseitige Leistungskennlinie TFV 600 Ex
Technische Daten im Vergleich

Alle Ex-geschützten Radialventilatoren der TFV-Serie im direkten Vergleich:

Damit Sie genau den für Ihren Bedarf passenden Ex-geschützten Radialventilator der TFV-Serie finden, haben Sie hier die Möglichkeit, alle Geräte übersichtlich miteinander zu vergleichen.

Modelle, die Sie nicht in den Vergleich einbeziehen möchten, lassen sich einfach wegklicken.

Technische Daten im Vergleich

Kaufen

Radialventilator TFV 600 Ex im Trotec Webshop zeigen

Technische Daten

Technische Daten
Allgemein
  Artikelnummer 1.510.002.042
Luftmenge
  [m³/h] Stufe max. - frei ausblasend 16.000
Luftmenge bei Luftdruck
  m³/h 10.000
  Pa 4.000
Luftstrom
  ausblasend
  ansaugend
Luftaustrittsgeschwindigkeit
  m/s 21
  km/h 75,6
Ventilator
  Gebläsestufen 1
Luftdruck
  Stufe max. [Pa] 4.900
Fördermitteltemperatur
  max. [°C] 80
Umgebungsbedingungen
  Temperaturbereich min. [°C] -20
  Temperaturbereich max. [°C] 40
Sicherheitsmerkmal
  IP-Schutzart IP55
Elektrische Werte
  Netzanschluss 400 V, 50 Hz
  Leistungsaufnahme [kW] 18,5
  empfohlene Absicherung [A] 32
  Nennstromaufnahme [A] 32
Elektroanschluss
  Anschlussstecker CEE 63 A
  kundenseitig
  Kabellänge [m]
Schlauchanschluss
  Ansaugstutzen [mm] 600
  Ausblasstutzen [mm] 450
Schallwerte
  Abstand 1 m [dB(A)] 84
  Abstand 3 m [dB(A)] 78
Explosionsschutz
  Zone 2
  Schutzklasse II 3G, T4
Abmessung
  Länge (ohne Verpackung) [mm] 1.305
  Breite (ohne Verpackung) [mm] 1.250
  Höhe (ohne Verpackung) [mm] 1.170
Gewicht
  (ohne Verpackung) [kg] 233
Ausstattung, Merkmale und Funktionen
Gehäuseausführung
  Stahl
  pulverbeschichtet
Mobilität
  Kran
  Stapler
  Kunststoff-Transportrollen

 Serienausstattung

 optional erhältlich

 nicht verfügbar
