Radialventilator TFV 900 Ex

Hochdruckventilator für hohe Volumenströme in Ex-Schutzzonen

TFV 900 Ex Radialventilator
TFV 900 Ex Radialventilator

Ob großvolumige Be- und Entlüftungen von Kanal- und Rohrsystemen in Ex-Schutzzonen der Klasse 2, Tankreinigung von Frachtschiffen oder Bauarbeiten in Raffineriebereichen – der nach ATEX-Richtlinie 2014/34/EU ausgeführte Hochdruck-Radialventilator TFV 900 Ex ist für solche Aufgaben bestens gerüstet, denn er fördert bis zu 25.000 m³/h Luft auch durch angeschlossene Lufttransportschläuche auf sehr langen Förderstrecken mit hohen Gegendrücken und ist äußerst stabil für raue Praxisumgebungen konstruiert.

Aggressive Umgebungen machen diesem Qualitätsgerät nichts aus, denn der Radialventilator ist in ein robustes, pulverbeschichtetes Stahlgehäuse mit hochbeständiger Zwei-Komponenten-Lackierung integriert. Optional sind alle gewünschten Stahlsorten lieferbar.

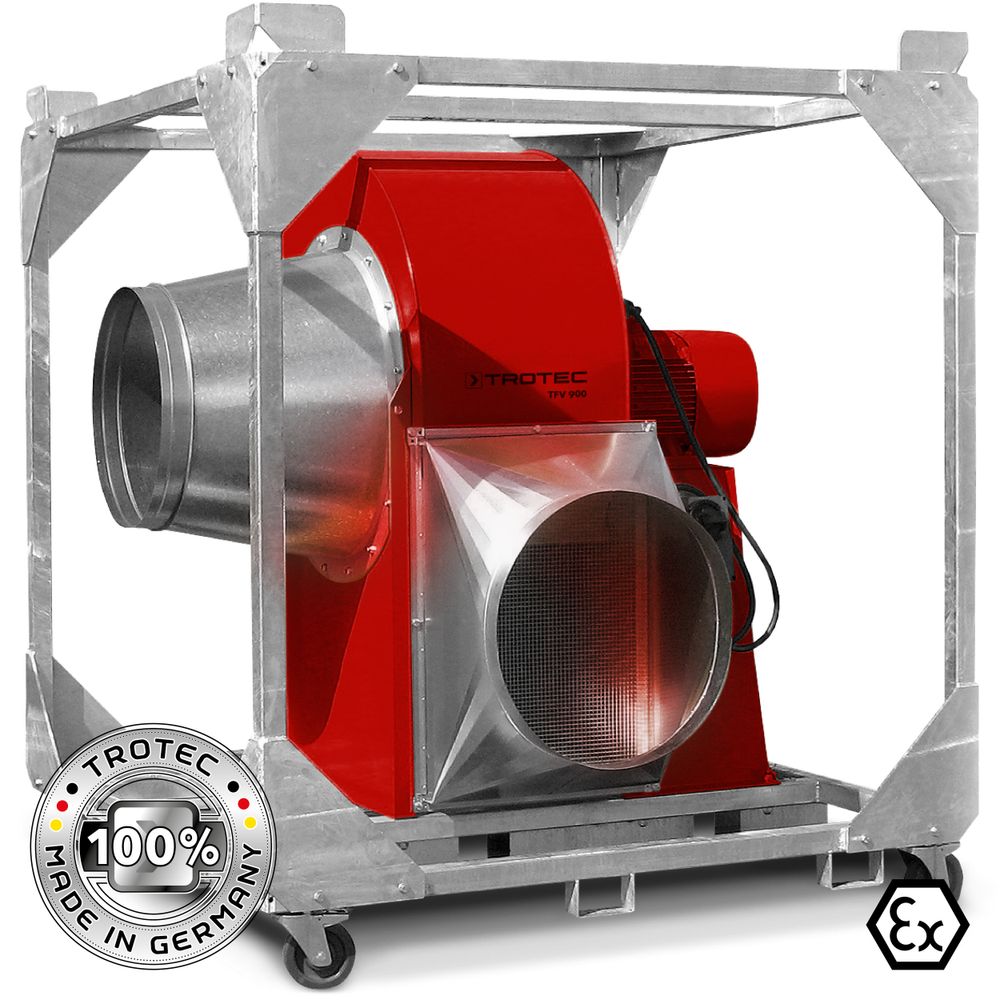

Neben der rahmenlosen Standardversion ist der TFV 900 Ex auf Wunsch auch wie abgebildet inklusive zusätzlichem Rahmengestell aus verzinktem Stahl mit robusten Transportrollen, Gabelstaplerschlitzen und Kranhebeecken erhältlich. Das Transportgestell bietet Ihnen ein Höchstmaß an Mobilität und eignet sich optimal für Einsätze an häufig wechselnden Standorten.

Schalter, Kabel und Stecker des TFV 900 Ex sind für den Einsatz unter Explosionsgefahr zugelassen. Für Anschlussverlängerungen können passende Kupplungsstecker geliefert werden, die für den Einsatz in den Zonen 1, 2, 21 und 22 zugelassen sind.

Außerdem optional erhältlich für den TFV 900 Ex ist eine Stern-Dreieck-Schützkombination 18,5 kW für EX-Zone 22, 400 V, AC3, IP 55.

Kupplungsstecker für den Einsatz in Ex-Schutzzonen

Für Anschlussverlängerungen der Ex-geschützten TFV-Modelle in Explosionsschutzzonen sind optional spezielle Kupplungsstecker erhältlich.

Die Adapterkupplungen verfügen über eine Zulassung zum Einsatz in den ­Zonen 1 und 2 (Gasexplosionsschutz) sowie den Zonen 21 und 22 (Staub­explosionsschutz).

Adapterkupplung 63 A Ex
Adapterkupplung 63 A Ex
Stern-Dreieck-Schützkombination für EX-Zone 22

Vorteile für die Praxis:

  • Entwicklung, Design, Fertigung: 100 % Trotec
  • Ex-Schutz Gruppe II, Kategorie 3G, Temperaturklasse 4
  • Robustes Qualitätsaggregat „made in Germany“ mit hoher Förderleistung
  • Spritzwasserdichte Ausführung (IP55)
  • Ventilatormotor liegt außerhalb des Hauptluftstroms
  • Kann sowohl an Ansaug- als auch an Ausblaskanäle angeschlossen ­werden
  • Stabile Kennlinienbereiche und kontinuierlich hoher Druck
  • Optional auch für Ex-Schutz Gruppe II, Kategorie 2G (Zone 1), Kategorie 2D (Zone 21) und Kategorie 3D (Zone 2) erhältlich

Luftvolumen im Verhältnis zur Kanallänge:

Luftvolumen im Verhältnis zur Kanallänge TFV 900 Ex

Druckseitige Leistungskennlinie:

Druckseitige Leistungskennlinie TFV 900 Ex
Technische Daten im Vergleich

Alle Ex-geschützten Radialventilatoren der TFV-Serie im direkten Vergleich:

Damit Sie genau den für Ihren Bedarf passenden Ex-geschützten Radialventilator der TFV-Serie finden, haben Sie hier die Möglichkeit, alle Geräte übersichtlich miteinander zu vergleichen.

Modelle, die Sie nicht in den Vergleich einbeziehen möchten, lassen sich einfach wegklicken.

Technische Daten im Vergleich

Kaufen

Radialventilator TFV 900 Ex im Trotec Webshop zeigen

Technische Daten

Technische Daten
Allgemein
  Artikelnummer 1.510.002.052
Luftmenge
  Stufe max. - frei ausblasend [m³/h] 33.600
Luftmenge bei Luftdruck
  m³/h 25.000
  Pa 1.900
Luftstrom
  ausblasend
  ansaugend
Luftaustrittsgeschwindigkeit
  m/s 34
  km/h 122,4
Ventilator
  Gebläsestufen 1
Luftdruck
  Stufe max. [Pa] 2.150
Fördermitteltemperatur
  max. [°C] 60
Umgebungsbedingungen
  Temperaturbereich min. [°C] -20
  Temperaturbereich max. [°C] 40
Sicherheitsmerkmal
  IP-Schutzart 55
Elektrische Werte
  Netzanschluss 400 V/50 Hz
  Leistungsaufnahme [kW] 18,5
  empfohlene Absicherung [A] 63
  Nennstromaufnahme [A] 36
Elektroanschluss
  Anschlussstecker CEE 63 A
  kundenseitig
  Kabellänge [m]
Schlauchanschluss
  Ansaugstutzen [mm] 630
  Ausblasstutzen [mm] 630
Schallwerte
  Abstand 1 m [dB(A)] 82
  Abstand 3 m [dB(A)] 76
Explosionsschutz
  Zone 2
  Schutzklasse II3G, T4
Abmessung
  Länge (ohne Verpackung) [mm] 1.770
  Breite (ohne Verpackung) [mm] 1.200
  Höhe (ohne Verpackung) [mm] 1.650
Gewicht
  (ohne Verpackung) [kg] 450
Ausstattung, Merkmale und Funktionen
Gehäuseausführung
  Stahl, pulverbeschichtet
  Kunststoff
  Metall
Mobilität
  Kran
  Stapler
  Trage-/Transportgriff(e)
  Kunststoff-Transportrollen
  gummibereifte Metallräder
  nicht färbende Vollgummireifen

 Serienausstattung

 optional erhältlich

 nicht verfügbar
