Set professionale rilevatore di ultrasuoni SL800
  1. Prodotti e servizi
  2. Strumenti di misurazione
  3. Ultrasuono
  4. Misuratori a ultrasuoni
  5. SL800

Misuratore a ultrasuoni SL800

Rilevamento veloce ed economico delle perdite di aria compressa

Set completo con sonde di ricambio e trasmettitore a ultrasuoni

Con questo set professionale del rilevatore di ultrasuoni, è possibile localizzare in modo veloce ed economico le perdite nelle reti ad aria compressa, nei sistemi degli impianti e nelle tubature nascoste, anche da diversi metri di distanza, senza contatto.

Già le perdite di tenuta più piccole nelle condutture di aria compressa, quando fuoriesce il gas, portano a una frizione maggiore e producono dei suoni non udibili dall'uomo, nella banda di frequenza dell'ultrasuono.

Allo stesso modo, ben presto si fa notare l'usura delle parti costruttive mobili delle macchine.

Queste vibrazioni sonore causate dall'attrito del flusso, vengono rilevate dalla sonda del SL800R e trasformate grazie alla potente tecnica del trasformatore in un suono che viene riprodotto nelle cuffie radiofoniche con protezione sonora e in aggiunta indicato come valore indicativo tramite grafico a barre LED a dieci segmenti.

Il rilevamento combinato vista-udito con il volume delle cuffie radiofoniche adattabile consente di lavorare in modo concentrato anche con delle condizioni di luce e ambientali critiche.

Per controllare la tenuta di sistemi senza pressione, come i serbatoi, i container o le camere climatiche e impianti tecnici di areazione, nel set è inoltre incluso il trasmettitore SL800T, per immettere l'ultrasuono.

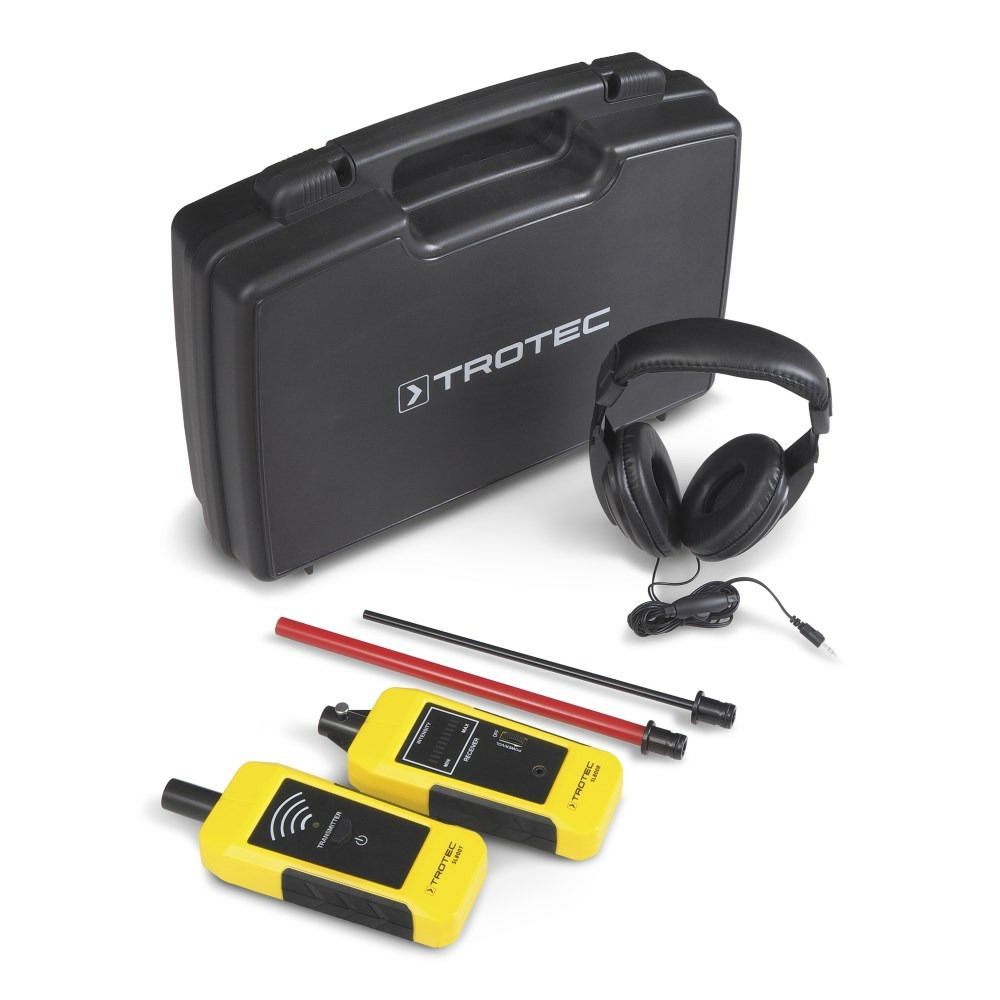

Ricevete questo misuratore ad ultrasuoni come set completo di sonde di ricambio e trasmettitore a ultrasuoni:

Nel set vi inviamo il rilevatore di ultrasuoni SL800R e il trasmettitore a ultrasuoni SL800T – entrambi pronti per l'uso rispettivamente con una sonda del rumore di conduzione aerea e una sonda per le vibrazioni meccaniche per SL800R ognuno e un paio di cuffie con protezione sonora con regolazione del volume; il tutto fornito nella pratica valigetta.


Questa molteplicità di possibilità d'impiego è ciò che vi offre il rilevamento ad ultrasuoni con il set SL800:

SL800R con sonda per le vibrazioni meccaniche

SL800R con sonda per le vibrazioni meccaniche
  • Riconoscimento tempestivo dell'usura dei cuscinetti a sfere, a rotolamento e a strisciamento
  • Controllo della cavitazione delle pompe centrifughe
  • Controllo della tenuta della rubinetteria
  • Controllo della portata o della funzionalità dei condensatori

Questa sonda sfrutta le vibrazioni meccaniche come conduttore di condizioni e procedimenti interni. Così, la combinazione dei dispositivi ha l'effetto di uno stetoscopio elettronico.

SL800R con sonda del rumore di conduzione aerea

SL800R con sonda del rumore di conduzione aerea
  • Ricerca delle perdite su condutture e tubi posati non coperti
  • Documentazione delle perdite in base alle fessure, su reti di canalizzazione anche con funzionamento in corso
  • Rilevamento della mancanza di tenuta su dispositivi con vapore sotto alta pressione
  • Localizzazione dell'incrinatura capillare, dei cordoni di saldatura fatti male o dei collegamenti a flangia consumati
  • Localizzazione delle perdite su tutte le armature accessibili e sugli elementi di collegamento, che vedono svolgersi i processi con il sotto vuoto o una pressione elevata

SL800R con sonda del rumore di conduzione aerea e trasmettitore a ultrasuoni SL800T

Rilevatore di ultrasuoni SL800R
  • Controllo della tenuta per constatare le cause di difetti energetici, per esempio su porte o finestre di edifici
  • Controllo della tenuta dei contenitori, degli involucri o delle camere climatiche
  • Immissione di ultrasuoni in serbatoi o in container, per controllare gli elementi costruttivi di tenuta
Sulle pompe e sulle altre macchine da lavoro è possibile constatare tempestivamente i segni di usura, grazie alla sonda per le vibrazioni meccaniche.
Riconoscimento dell'usura con sonda per le vibrazioni
In combinazione con il trasmettitore a ultrasuoni SL800T è possibile eseguire in modo veloce ed economico il controllo della tenuta per esempio delle porte tagliafuoco.
Controllo della tenuta con sonda del rumore di conduzione aerea

Esempio di costi per perdite dovute a fessure nei sistemi ad aria compressa

Già nei punti di perdita più piccoli nei sistemi ad aria compressa, fuoriescono costantemente delle grandi quantità di aria con una elevata velocità, e questo causa dei costi di servizio decisamente più elevati:

Dimensione del punto della perdita Quantità d'aria in uscita con 8 bar Perdita di energia**
[ø mm] [l/min] [l/annum]* [kWh/a]
1 75 39.420.000 5.125
2 260 136.656.000 17.765
3 600 315.360.000 40.997
4 1.100 578.160.000 75.161
* Con un funzionamento dell'impianto di 24 ore su 24 per tutto l'anno.
** A causa di una potenza motore necessaria in aggiunta (0,13 kW per ogni m³ di aria compressa) per un flusso volumetrico necessario per compensare la perdita di pressione.
Rapido controllo della tenuta degli edifici

Controllo veloce della tenuta di elementi costruttivi di edifici o di altre tenute

Per un controllo della tenuta di elementi costruttivi di edifici e di porte tagliafuoco o di finestre, il trasmettitore a ultrasuoni SL800T può essere installato facilmente dietro all'oggetto da controllare. L'ultrasuono che fuoriesce davanti a un oggetto, mostra quindi il punto senza tenuta.

Vantaggi per la pratica:

  • Sviluppo, design, produzione: 100% Trotec
  • Semplice rilevamento delle perdite più piccole e della mancanza di tenuta
  • Riconoscimento preciso delle perdite grazie alla potente tecnica del trasduttore elettroacustico
  • Ricerca economica delle perdite sulle condutture dell'aria compressa e su impianti a vapore, a gas e a vuoto, caldaie, condutture che trasportano liquidi, valvole, otturatori, scaricatori di condensa
  • Rilevamento precoce e affidabile dei danni ai cuscinetti volventi e scorrevoli o di altri rumori di usura
  • Sonda sonora in aria e in alloggiamento per un'ampia gamma di compiti
  • Posizione affidabile anche nel rumore ambientale grazie alle cuffie di alta qualità e insonorizzate
  • Semplice da manipolare

 Dotazione di serie

 disponibile come optional

 non disponibile

Acquista

Misuratore a ultrasuoni SL800 mostra nel webshop Trotec

Misuratore a ultrasuoni SL800

Risparmiate: 84,00 CHF

407,94 CHF 323,94 CHF inclusa IVA Mostra prezzo netto esclusa IVA

Acquista

Dati tecnici

Dati tecnici
Informazioni generali
  Codice articolo 3.510.002.000
Ultrasuono [digit]
  Frequenza di ricezione 36 - 44 kHz
  Frequenza di trasmissione 40 kHz
Display
  LED funzione
  Visualizzazione LED a barre 10 livelli
Controllo del dispositivo
  Tasti stampa
  Rotellina a camme
Versione involucro
  Plastica
Interfacce
  Connessione cuffia radiofonica nottollino 3.5 mm
Alimentazione
  Batteria
  Tipo batteria 2x batteria e-block 9V
Condizioni ambientali
  In funzione - Temperatura min. [°C] 0
  In funzione - temperatura max. [°C] 40
  Magazzino - temperatura min. [°C] -10
  Magazzino - temperatura max. [°C] 50
Misurazione
  Lunghezza (senza imballaggio) [mm] 430
  Larghezza (senza imballaggio) [mm] 325
  Altezza (senza imballaggio) [mm] 120
Peso
  (senza imballaggio) - batterie incluse [kg] 1,64
Dotazione, annotazioni e funzioni
Sensori interni
  Ultrasuono [digit]
Funzioni ed equipaggiamento
  Collegamento auricolari
  Regolazione del volume variabile
Dotazione standard
Fornitura standard
  Dispositivo
  Sonda per le vibrazioni meccaniche
  Sonda in aria
  Cuffie, 3,5 mm
  Istruzioni per l'uso brevi
Misure rilevabili e funzioni
Sensori interni
  Ultrasuono [digit]
Funzioni ed equipaggiamento
  Collegamento auricolari
  Regolazione del volume variabile

 Dotazione di serie

 disponibile come optional

 non disponibile
