Sistema LTS
Sistema LTS per la localizzazione di punti e di percorsi
Cavo di spinta stabile e flessibile in fibra di vetro, con un raggio di flessione ridotto
Con i sistemi di localizzazione universali LTS possono essere eseguite sia localizzazioni di punti – per esempio per la localizzazione di punti difettosi in tubature come intasamenti, cedimenti di pezzi di tubi ecc. – sia localizzazioni di percorsi per individuare un decorso di tubi.
Versione: Struttura portatile compatta e adatta ai cantieri. Cavo in fibra di vetro rivestito di polipropilene con fili di rame integrati, ø 4,5 mm. Bobina di determinazione del terminale, scatola di collegamento con spine e perni per due collegamenti di trasmettitori, struttura in tubi di acciaio con vernice protettiva con argano ø 400 mm.
Tutti i sistemi LTS dispongono di un trasmettitore ad anelli di contatto, che consente di avanzare il cavo della sonda anche in caso di trasmettitore collegato.
Localizzazione di percorsi
Nel cavo a fibre di vetro dei sistemi di localizzazione sono contenuti dei conduttori di rame, che emanano un segnale localizzabile sull'intera lunghezza del cavo, una volta collegati a un trasmettitore. Per fare ciò, viene collegato un cavo trasmettitore al LTS e il secondo viene messo a terra.
Le illustrazioni mostrano in modo esemplare un trasmettitore ST 510 e un ricevitore SR 24. Entrambi i sistemi di localizzazione però consentono l'utilizzo di tutti i dispositivi di trasmissione e di ricezione più comuni, operanti nell'area di 33-kHz.
Sistema LTS con trasmettitore collettore rotante
Tutti gli sistemi di tracciamento a confronto diretto:
Qui è possibile confrontare con chiarezza tutti i sistemi di tracciamento di Trotec, in modo da poter trovare l'sistemi di tracciamento adatto alle proprie esigenze.
I modelli che non si desidera includere nel confronto possono essere semplicemente eliminati dalla lista con un clic.
Vantaggi per la pratica:
- Adatti alla localizzazione di punti e di percorsi
- L'intera localizzazione può essere eseguita da una sola persona
- Cavo di spinta stabile e flessibile in fibra di vetro, con un raggio di flessione ridotto
- Bobina di determinazione del terminale
- Trasmettitore ad anelli di contatto per l'avanzamento del cavo in fibre di vetro, anche con trasmettitore collegato
Dotazione di serie
disponibile come optional
non disponibile
LTS4530S

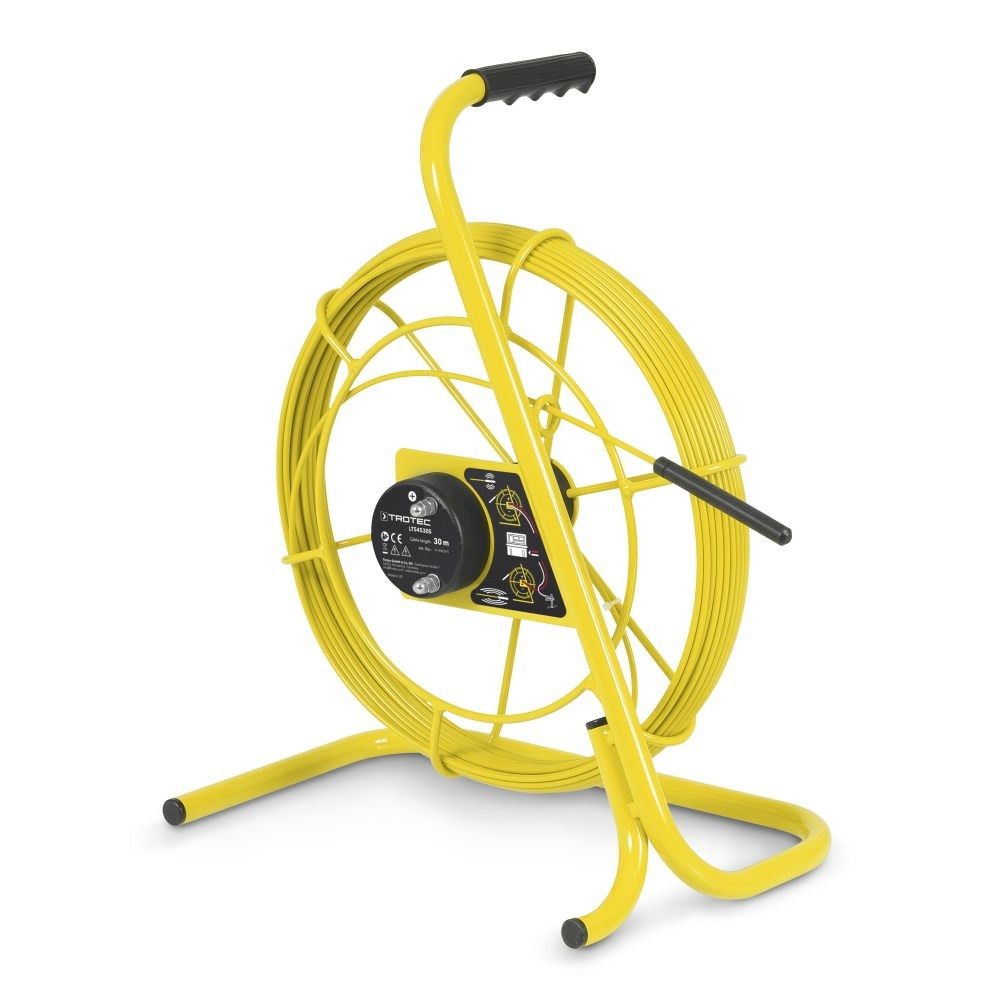

/it_CH/3110005075/Punto-e-sistema-di-localizzazione-LTS4530S-30m-66507-1507645993.jpg)
LTS4530S Sistema di localizzazione puntuale e a tratti 30m
Risparmiate: 240,00 CHF
839,94 CHF
599,94 CHF
inclusa IVA
Mostra prezzo netto esclusa IVA
| Dati principali | |
|---|---|
| SKU | 3110005075 |
| Lunghezza senza imballaggio [mm] | 210 mm |
| Larghezza senza imballaggio [mm] | 440 mm |
| Altezza senza imballaggio [mm] | 490 mm |
| Peso senza imballaggio [kg] | 3 kg |
| Peso compreso imballaggio [kg] | 6.1 kg |
| Altre dimensioni | |
| Ø testa della sonda | 12 mm |
| Diametro del cavo di spinta [mm] | 4.5 |
| Lunghezza del cavo di spinta [m] | 30 |
| Dati tecnici | |
| frequenza da utilizzare | Multifrequenza |
| Rilevamento | |
| profondità massima di rilevamento | ca. 4 m (abhängig von der Beschaffenheit des überdeckenden Materials) |
| Ambito di consegna |
|---|
| Manuale operativo |
| Funzioni e caratteristiche |
|---|
| Freno regolabile con precisione |
| Opzione di localizzazione Pinpoint |
| Opzione di localizzazione del percorso |
| Con gruppo collettore rotante |
| Interfaccia |
|---|
| Vite di collegamento M4 |
| Sensori esterni |
|---|
| Emissione passiva di una frequenza di rilevamento per la localizzazione dei tubi |
| Alimentazione |
|---|
| Esterno (unità di trasmissione) |
| Design dell'alloggiamento |
|---|
| Metallo |
| Tipo di protezione IP | |
|---|---|
| Label | IP54 |
| Protection towards contact | |
| Protection towards water | |
| Protection towards foreign matter | |
