Correlatore LD20HC

Misuratore 2 in 1 all'avanguardia per il riconoscimento di perdite tramite correlazione o localizzazione acustica

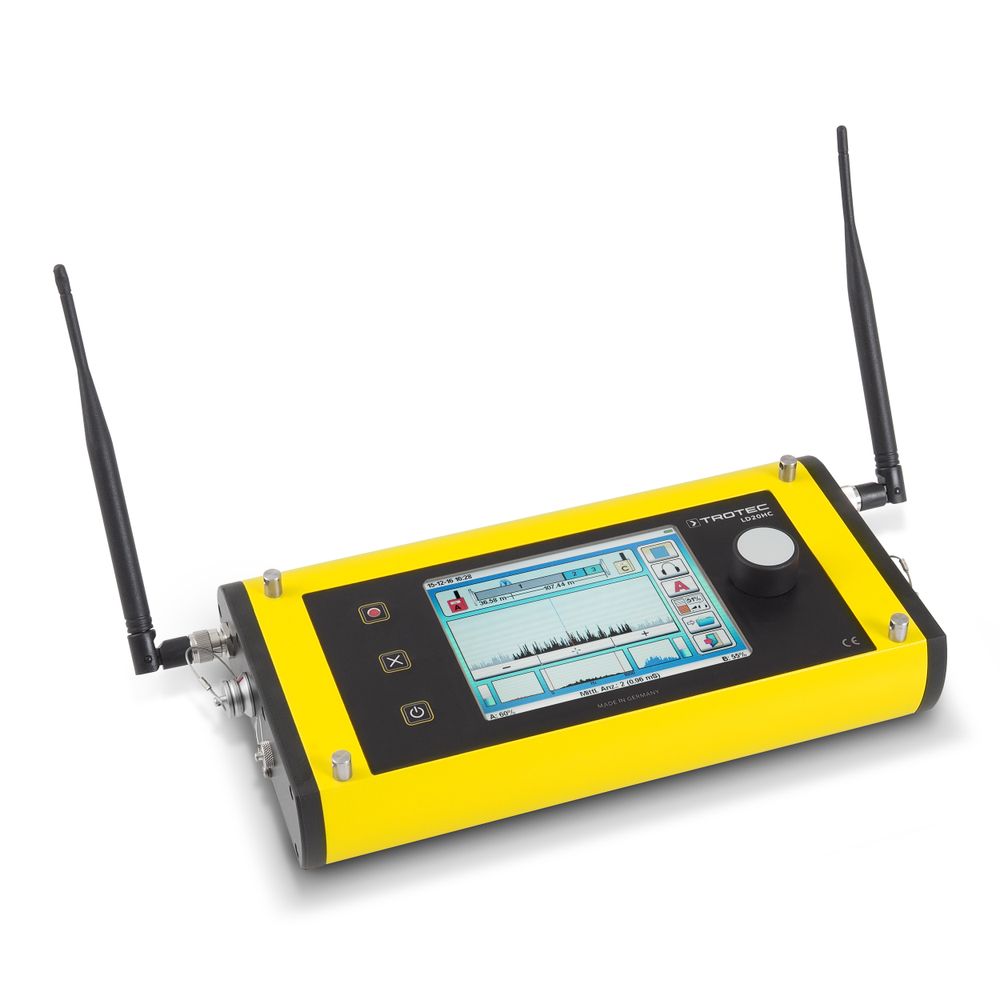

Dispositivo combinato per la misurazione della correlazione e la localizzazione acustica delle perdite

Il correlatore LD20HC combina l'engineering di qualità "made in Germany" con la nuovissima tecnologia di riconoscimento delle perdite nelle condutture o nelle reti d'acqua potabile e diventa così l'attrezzatura standard ottimale per distributori d'acqua e prestatori di servizi per tecniche di misurazione.

Nei punti che evidenziano perdite l'acqua fuoriesce sotto pressione generando un rumore che si trasmette in entrambe le direzioni attraverso le condutture e che viene rilevato da sensori ad alta sensibilità installabili in punti accessibili, quali idranti o valvole.

Poiché il tipo di tubatura dell'acqua condiziona la propagazione del suono, il materiale e i diametri di tutti i tubi possono essere specificati nell'LD20HC, consentendo l'ispezione di un massimo di 20 sezioni di tubo con un solo ciclo di misurazione.

Il segnale registrato viene amplificato e trasferito via radio al correlatore che consente di applicare al segnale ben 256 filtri a scelta.

Impiegabile anche per la localizzazione acustica delle perdite e delle condutture

Sull'LD20HC possono essere collegati inoltre vari microfoni a terra o su strutture per rilevare eventuali perdite, come i microfoni a disposizione per il rilevatore combinato LD6000 come l'LD6000 BMW.

Mediante un microfono a terra impiegato in modo combinato ad esempio si può verificare il punto che evidenzia la perdita tramite correlazione, ma si può anche eseguire qualsiasi altra localizzazione acustica delle perdite e delle condutture.

Grazie alla funzione smart per cui è già stata depositata la domanda di brevetto terrete la situazione sotto controllo direttamente dal display: I potenziali punti di perdita vengono visualizzati come indicatore a barre e sul livello più alto si trova il punto di perdita.

Non esiste un modo più semplice e veloce di questo per localizzare acusticamente le perdite!

LD20HC: compatto, di facile maneggevolezza, funzionale ed efficiente

LD20HC: fornito nella valigetta da trasporto, pronto per l'uso

L'LD20HC consente di eseguire delle misurazioni precise, semplici e veloci mediante correlazione

Il materiale e il diametro di tutti i tubi possono essere specificati esattamente

Modalità smart innovativa con indicatore intelligente grafico e numerico per un rilevamento più rapido delle perdite

I microfoni esistenti dell'LD6000 possono essere utilizzati anche con l'LD20HC, ad esempio l'LD6000 BMW

Vantaggi per la pratica:

Dispositivo combinato per la misurazione della correlazione e la localizzazione acustica delle perdite
Tecnica di misurazione all'avanguardia con processore a 6 core ultraveloce con alloggiamento in robusto alluminio
Correlazione tre punti 64 bit
Analisi frequenza (FFT)
Materiale e diametri delle sezioni di tubo da misurare specificabili
Veloce misurazione di correlazione di massimo 20 sezioni di tubo in un ciclo di misurazione
Innovativa funzione smart per una localizzazione acustica del punto di perdita ancora più rapida (brevetto depositato)
Guida utente intuitiva con comando duale tasti-touchdisplay
Ricettore suono ad alta sensibilità e potente radiotrasmettitore: amplificazione di oltre 60.000 volte maggiore
Attacco per microfoni a terra e su struttura

Dotazione standard dell’LD20HC:

correlatore LD20HC con due antenne e cinghia a spalla
LD K – Cuffia radiofonica con protezione sonora
Caricatore
LD-TA – Trasmettitore 1 incluso ricettore suono, colore rosso
LD-TB – Trasmettitore 2 incluso ricettore suono, colore giallo
Valigetta da trasporto per misuratore, LD-TA, LD-TB e accessori

Accessori opzionali:

LD-TC – Trasmettitore 3 incluso ricettore suono, colore blu
LD20 MA – Antenna con piedino magnetico per
correlatore con amplificazione
LD20 MA+ – Antenna con piedino magnetico per correlatore con amplificazione (guadagno 4 dB)
LD20 Hydro – Idrofono senza manometro
LD20 Hydro UF – Adattatore per idrofono su dente dell'idrante DIN con filettatura interna a 1 pollice, per il montaggio con chiave a scorrimento
LD6000 VK – Cavo di collegamento per microfoni a terra
LD6000 BMW – Microfono a terra protetto dal vento
(con dispositivo vigilante)
LD6000 BM – Microfono universale con adattatore magnetico
LD6000 DA – Adattatore treppiedi
LD6000 VL – Prolunga per palpatore con punta

Vantaggi della misurazione mediante correlazione con LD20HC

La correlazione è un procedimento computazionale, con il quale è possibile eseguire delle localizzazioni molto precise delle perdite.

Da ogni punto di perdita parte un rumore che si espande attraverso il tubo e si trasmette lungo gli idranti, le armature o gli otturatori. Il suono viene captato dai rilevatori di segnale ad alta sensibilità su massimo tre punti di misurazione da contatto e trasmesso al correlatore tramite il radiotrasmettitore LD. L'LD20HC calcola l'esatta posizione della perdita, partendo dalla differenza del tempo di propagazione e considerando il materiale, il diametro del tubo e la lunghezza del percorso di misurazione.

Mentre la localizzazione di perdite con altri procedimenti elettroacustici – in particolare quella su tubature lunghe – può essere eseguita solo con molta difficoltà a causa dei fattori di disturbo come il maltempo, la profondità di posa del tubo o un sottofondo altamente rumoroso, con la correlazione è possibile localizzare un punto di perdita anche in questi casi, senza alcun problema.
