TFV 100 Ex Ventilatore radiale
  1. Prodotti e servizi
  2. Prodotti ‑ HighPerformance
  3. Ventilazione
  4. Ventilatori radiali con protezione antideflagrante
  5. TFV 100 Ex

Ventilatore radiale TFV 100 Ex

Ottimo per il trasporto dell’aria su percorsi lunghi e in zone con protezione antideflagrante con elevata contropressione

Il TFV 100 Ex è la soluzione ottimale di ventilazione per le applicazioni come ventilatore in zone con protezione antideflagrante con una contropressione elevata, come quella che si viene a creare per esempio sui percorsi lunghi di trasporto a causa dell’utilizzo di numerosi tubi flessibili di trasporto dell’aria collegati tra loro. Perché contrariamente ai ventilatori assiali, questo potente ventilatore radiale trasporta l’aria verticalmente rispetto all’asse del rotore, secondo il principio della centrifuga, dove l’aria viene pressata verso l’esterno e viene compressa in un involucro elicoidale.

Il ventilatore radiale, costruito in conformità con la direttiva ATEX 2014/34/EU, ha un involucro robusto e rivestito a polveri, integrato con una verniciatura a due componenti altamente resistente, che lo rende estremamente resistente anche contro condizioni ambientali aggressive. Come opzione possono essere forniti tutti i tipi di acciaio desiderati.

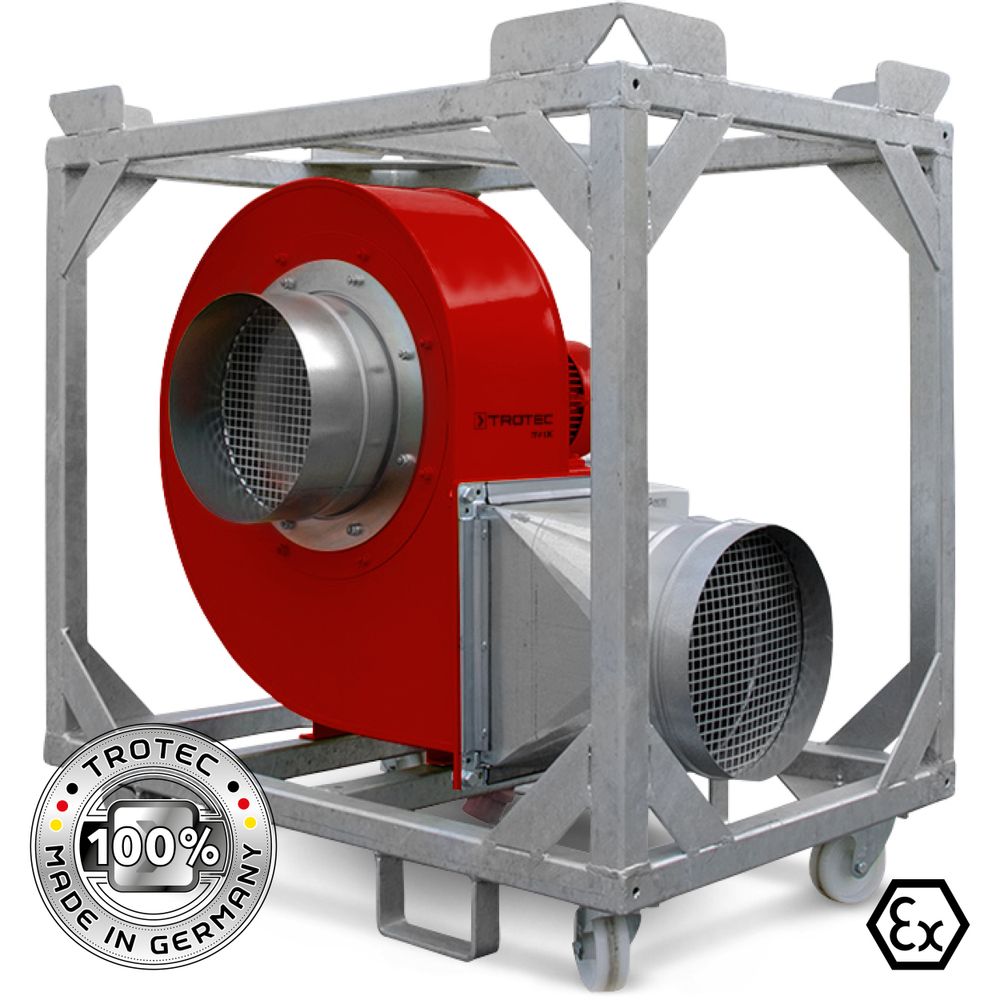

Accanto alla versione standard senza telaio, su richiesta vi forniamo il TFV 100 Ex anche come da rappresentazione, con telaio aggiuntivo in acciaio zincato e con dei robusti rulli di trasporto, che vi offre la migliore mobilità possibile e si adatta in modo ottimale agli impieghi in luoghi che variano spesso.

L’interruttore, i cavi e le prese del TFV 100 Ex sono omologati per l’utilizzo in zona rischio di esplosione. Per le prolunghe degli allacci, si possono inoltre fornire delle spine giunto che sono omologate per l’utilizzo nelle zone 1, 2, 21 e 22.

Spine giunto per l’impiego in zone con protezione antideflagrante

Per le prolunghe degli allacci dei modelli TFV con protezione antideflagrante sono disponibili come opzione delle speciali spine giunto.

I giunti adattatori sono omologati per l’impiego nelle zone 1 e 2 (protezione contro le esplosioni di gas) e 21 e 22 (protezione contro le esplosioni di polveri).

Giunto adattatore 16 A Ex
Giunto adattatore 16 A Ex

Vantaggi pratici:

  • Sviluppo, Design, Produzione: 100 % Trotec
  • Protezione antideflagrante gruppo II, categoria 3G, classe temperatura 4
  • Unità robusta di qualità «Made in Germany» con elevata potenza di trasporto
  • Versione resistente a spruzzi di acqua (IP55)
  • Motore del ventilatore situato all’esterno del flusso d’aria principale
  • Può essere allacciato sia ai canali di aspirazione sia ai canali di scarico dell’aria
  • Aree caratteristiche stabili e pressione costantemente elevata
  • Come optional, disponibile anche per la protezione antideflagrante gruppo II, categoria 2G (zona 1), categoria 2D (zona 21) e categoria 3D (zona 2)

Volume dell’aria in rapporto alla lunghezza del canale:

Volume dell’aria in rapporto alla lunghezza del canale

Caratteristiche delle prestazioni dal lato pressione:

Caratteristiche delle prestazioni dal lato pressione:
Dati tecnici a confronto

Tutte i ventilatori radiali con protezione antideflagrante della Serie TFV a confronto diretto:

Qui è possibile confrontare con chiarezza tutti i ventilatori radiali con protezione antideflagrante della Serie TFV, in modo da poter trovare esattamente il turboventilatore adatto alle proprie esigenze.

I modelli che non si desidera includere nel confronto possono essere semplicemente eliminati dalla lista con un clic.

Dati tecnici a confronto

 Dotazione di serie

 disponibile come optional

 non disponibile

Acquista

Ventilatore centrifugo TFV 100 Ex mostra nel webshop Trotec

Dati tecnici

Dati tecnici
Informazioni generali
  Codice articolo 1.510.002.012
Portata d'aria
  Livello max. - in uscita libera [m³/h] 4.000
Portata d'aria con pressione dell'aria
  m³/h 2.000
  Pa 2.020
Flusso d'aria
  in uscita
  in aspirazione
Velocità del flusso dell'aria
  Velocità uscita aria [m/s] 17
  Velocità uscita aria [km/h] 61,2
Ventilatore
  Livelli di ventilazione 1
Pressione dell'aria
  Livello max. [Pa] 2.800
Temperatura del mezzo di trasporto
  max. [°C] 60
Condizioni ambientali
  Intervallo di temperatura min. [°C] -20
  Intervallo di temperatura max. [°C] 40
Caratteristiche di sicurezza
  Classe di protezione IP IP55
Valori elettrici
  Alimentazione elettrica 400 V, 50 Hz
  Potenza assorbita [kW] 2,2
  Fusibile consigliato [A] 10
  Potenza assorbita nominale [A] 7,8
Alimentazione elettrica
  Spina elettrica CEE 16 A
  configurato dal cliente
  Lunghezza cavo [m]
Attacco tubo flessibile
  Raccordi di aspirazione [mm] 300
  Raccordi di scarico [mm] 300
Valori acustici
  Distanza 1 m [dB(A)] 87,5
  Distanza 3 m [dB(A)] 81,5
Protezione antideflagrante
  Zona 2
  Classe di protezione II3G, T4
Misurazione
  Lunghezza (senza imballaggio) [mm] 960
  Larghezza (senza imballaggio) [mm] 560
  Altezza (senza imballaggio) [mm] 750
Peso
  (senza imballaggio) [kg] 120
Dotazione, annotazioni e funzioni
Versione involucro
  Acciaio
  rivestito a polveri
Mobilità
  Gru
  Carrello elevatore
  Rulli di trasporto in plastica

 Dotazione di serie

 disponibile come optional

 non disponibile
