Condizionatore commerciale PT 23000 S

Il più potente impianto di condizionamento mobile split sul mercato con tubi di collegamento senza refrigerante

Costruzione sottile per un'alta mobilità
Ampia uscita dell'aria per un raffreddamento ad alta potenza di ventilazione
Tre scambiatori di calore e tre set di collegamento forniti in dotazione

Raffreddamento mobile per professionisti

L'impianto di condizionamento mobile PT 23000 S è stato sviluppato appositamente per soddisfare i più alti requisiti nell'impiego a noleggio e si distingue per la sua costruzione split, solida e facile da trasportare, per la facilità di manutenzione e l'affidabilità nel raffreddamento. Grazie ai giunti a chiusura rapida sul set di collegamento, è possibile collegare in un attimo gli scambiatori di calore esterni. Basta quindi posizionare i dispositivi, collegare gli scambiatori di calore, attaccare alla corrente ed ecco che sono pronti all'uso – il tutto in una manciata di minuti!

Nel tubo di collegamento circola solo acqua glicolata, in modo tale che quando si collega e scollega non potranno mai verificarsi perdite di refrigerante. Con la combinazione di diversi set di collegamento, è possibile aumentare la distanza del collegamento fino a 30 metri, se necessario, così da poter raffreddare anche gli ambienti più lontani.

Progettato in base alla funzione – coerente fino all'ultimo dettaglio

La costruzione robusta del PT 23000 S con i resistenti pannelli di acciaio zincato e il rivestimento aggiuntivo verniciato a polvere garantisce una elevata resistenza contro le intemperie e gli ambienti aggressivi.

Dotato di ruote, stabili e dalla struttura extra sottile, il condizionatore può essere trasportato con estrema facilità e manovrato negli spazi più angusti – il PT 23000 S passa attraverso ogni porta ed entra in ogni ascensore. Due maniglie integrate proteggono inoltre il pannello frontale da eventuali danni da urto e agevolano al tempo stesso la manovrabilità.

Potente tecnica di raffreddamento per funzionamento continuo

Le numerose soluzioni dettagliate documentano la solidità e la qualità di questa unità di condizionamento professionale. Ad esempio, sono stati installati degli scambiatori di calore extra robusti con lamelle in alluminio, con una tubatura in rame a parete spessa, e per raggiungere tempi di stallo massimi il compressore rotante è stato inoltre montato su ammortizzatori di vibrazioni.

Due ventilatori radiali ad alta pressione per una circolazione dell'aria a grandi volumi, in combinazione con la griglia d'uscita dell'aria regolabile, garantisce un raffreddamento omogeneo anche di ambienti di grande superficie. Grazie ai cicli di sbrinamento a pompa di calore comandati dal microprocessore e al livello di ventilazione e temperatura obiettivo preselezionabili, è possibile ottenere la temperatura ambiente ideale per ogni esigenza di raffreddamento – a seconda delle condizioni di impiego, fino a raggiungere persino i 10 °C.

La costruzione robusta e l'alta potenza del PT 23000 S rendono questo condizionatore la scelta migliore per numerosi applicazioni di raffreddamento – anche come spotcooler con inserto disponibile come optional.

Possibilità d'impiego:

  • Raffreddamento d'emergenza
  • Fiere ed esposizioni
  • Laboratori
  • Uffici e locali di negozi
  • Tendoni per feste
  • Sistemazioni provvisorie
  • Capannoni di stoccaggio e di produzione
  • Sale computer, centrali di misurazione e di regolazione
  • Gastronomia
  • Raffreddamento in tempo record
L'unità climatica mobile PT 23000 S si adatta perfettamente alle più svariate applicazioni di raffreddamento

Dettagli pratici per l'impiego rapido in ambienti spesso diversi

Tutte le impostazioni di funzionamento possono essere eseguite in modo facile e veloce tramite il quadro di controllo di facile utilizzo, dove è anche possibile leggere centralmente tutte le indicazioni di stato sulla modalità di funzionamento, il livello di ventilazione o la temperatura ambiente.
Pannello di comando centrale e facile da usare
Il condizionatore PT 23000 S è stato costruito appositamente con una struttura sottile, in modo da poter passare attraverso qualsiasi porta e poter essere trasportato in qualsiasi ascensore.
Costruzione sottile facile da trasportare
Sul lato posteriore, un vano di servizio incassato accoglie tutti i collegamenti del dispositivo e funge anche da vano in cui riporre il cavo elettrico durante il trasporto.
Vano di servizio incassato nel lato posteriore con tutti i collegamenti
Il contatore di consumo energetico è conforme alla direttiva sugli strumenti di misura ed è dotato di menù di servizio aggiuntivo per le informazioni di manutenzione.
Sistema di misurazione della corrente conforme alla direttiva MID con funzioni aggiuntive
Le lamelle orientabili sulla griglia di uscita dell'aria consentono di orientare la direzione del flusso d'aria fredda in base alle esigenze, e mediante le viti zigrinate ad angolo è possibile montare al condizionatore PT 23000 S un inserto spotcooling, disponibile come optional.
Direzione di uscita regolabile dell'aria fredda
Il PT 23000 S ospita al suo interno un potente impianto di compressione a freddo e due potenti ventilatori radiali.
Costruzione compatta con potente tecnica di raffreddamento

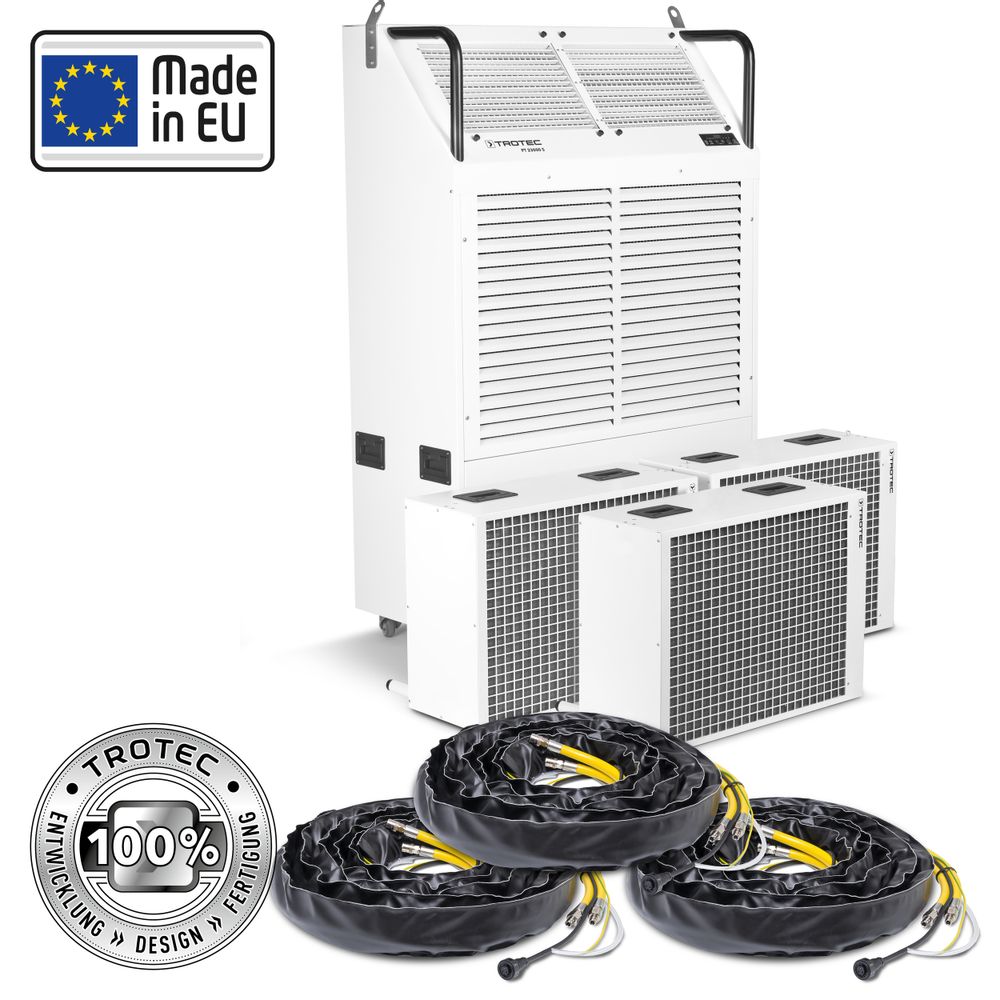

Il condizionatore PT 23000 S è disponibile completamente pronto all'uso, con tre scambiatori di calore esterni e set di collegamento corrispondenti con ognuno 10 m di lunghezza.
Condizionatore per l'uso mobile PT 23000 S
L'impianto di condizionamento viene azionato con tre potenti scambiatori di calore del tipo PT S+, dotati di distanziali regolabili e di catena di sospensione ad aggancio.
Potente scambiatore di calore PT S+
Per la protezione del dispositivo nello stoccaggio in esterni, è disponibile come accessorio l'apposito involucro di protezione dalle intemperie in robusto telo di PVC.
Involucro di protezione dalle intemperie disponibile come accessorio

Collegamento velocissimo grazie al circuito di raffreddamento dell'acqua con innesto veloce

Kit di collegamento PT con innesto rapido
Kit di collegamento PT

Installazione flessibile e semplice dei tubi di collegamento con un procedimento express – un vantaggio pratico imbattibile:

gli impianti di condizionamento della serie PT dispongono di due circuiti di raffreddamento separati. Mentre il circuito di raffreddamento dell'unità è chiuso ermeticamente, per raffreddare il condensatore e per scaricare il calore, tra l'unità di raffreddamento e lo scambiatore di calore esterno viene installato mediante kit di collegamento un ulteriore circuito in cui circola soltanto acqua con un tasso ridotto di glicole, che funge da mezzo di raffreddamento, ragione per cui è impossibile che si verifichino perdite di refrigerante durante le operazioni professionali di allaccio e separazione.

Per installare velocemente le tubazioni dell'acqua e della conduzione dell'energia tra il condizionatore e lo scambiatore di calore, i kit di collegamento degli impianti di condizionamento sono dotati di innesti rapidi di alta qualità, in modo tale che anche collegamenti più lungi di massimo 30 metri di distanza possano essere installati senza problemi in modo veloce, facile e pulito; questo è l'ideale per uffici, sale server, locali di produzione, sale di distribuzione o studi, in cui non vi sono possibilità nelle immediate vicinanze di rimuovere il calore.

Passaggio sotto alla porta brevettato PlanoPT

PlanoPT consente persino di utilizzare percorsi d'installazione finora ostruiti

Disponibile in esclusiva solo da Trotec, il PlanoPT consente l'installazione dei tubi di collegamento PT sotto a tutte le tradizionali porte interne ed esterne. In questo modo, con il PlanoPT brevettato è possibile installare negli ambienti anche unità di raffreddamento che non sono dotate dei classici accessi di installazione. Maggiori informazioni sui vantaggi del PlanoPT di Trotec ...

Installazione veloce con kit di collegamento PT

Nei condizionatori della serie PT è possibile, mediante l'utilizzo del kit di collegamento, installare lo scambiatore di calore esterno a una distanza max. di 30 m dall'ambiente raffreddato. I tubi flessibili vengono semplicemente inseriti attraverso i soffitti, le pareti o lungo il pavimento.
Installazione veloce con kit di collegamento PT

Passaggio sotto alla porta con PlanoPT disponibile come optional

Con il passaggio sotto alla porta PlanoPT, disponibile come optional, i kit di collegamento possono essere inoltre collegati sotto alle porte. I kit di collegamento dei modelli PT possono essere forniti anche con lunghezze di 5 m e possono essere combinati con la massima flessibilità con collegamenti da 10 m fino a 30 m di lunghezza complessiva.
Passaggio sotto alla porta con PlanoPT disponibile come optional

Schema di funzionamento PT 23000 S

Costruzione divisa – forza di raffreddamento concentrata

Il dispositivo interno del PT 23000 S ospita un potente impianto di compressione a freddo con circuito di raffreddamento ermetico. Qui l'aria ambientale aspirata viene raffreddata alla temperatura nominale e quindi rilasciata nell'ambiente come aria fredda attraverso due ventilatori radiali ad alta potenza di ventilazione. Ulteriormente vantaggioso è il fatto che la modalità di ricircolo del PT 23000 S garantisce che l'aria interna non venga consumata e che non si generi alcuna depressione.

Al processo di raffreddamento è associata anche la generazione di calore. Per evitare che venga nuovamente immesso nell'ambiente, il calore generato nel condensatore viene fatto confluire negli scambiatori di calore esterni, spinto da una pompa attraverso un sistema separato in cui circola un mezzo di raffreddamento.

Con il set di collegamento PT è possibile collegare in modo molto rapido il dispositivo interno e gli scambiatori di calore posti all'esterno. Il set comprende degli innesti rapidi e permette di creare fino a 30 metri di percorso complessivo d'installazione tra l'unità interna e quella esterna.

Quale mezzo di raffreddamento, nei tubi di collegamento circola solo acqua con un tasso ridotto di glicole, ragion per cui è impossibile che si verifichino perdite di refrigerante durante le operazioni professionali di allaccio e separazione.

Nell'unità esterna, il mezzo di raffreddamento attraversa infine un ampio scambiatore di calore attraverso il quale, per assorbire il calore, l'aria ambientale aspirata viene soffiata. Il mezzo di raffreddamento, ora a temperatura ridotta, defluisce nuovamente nell'unità interna passando per il tubo di collegamento, al fine di riassorbire il calore qui presente.

Opzione spotcooling

Opzione spotcooling

Per il raffreddamento dei componenti, spesso è rilevante non tanto ridurre uniformemente la temperatura ambiente complessiva, quanto piuttosto raffreddare in modo mirato dei componenti specifici, come quelli che ad esempio generano una quantità particolarmente elevata di calore.

Applicazioni tipiche sono ad esempio i centri di calcolo o le macchine con tecnologia SMT, il cui raffreddamento adeguato nei mesi caldi non può più essere garantito in modo affidabile dagli impianti esistenti.

Per questo tipo di applicazioni il PT 23000 S può essere impiegato, al momento del bisogno, anche come spotcooler. Con l'inserto spotcooling disponibile come optional, il flusso dell'aria di raffreddamento generato può essere raggruppato e diretto in modo mirato, tramite il tubo flessibile per il trasporto dell'aria collegato, sul punto da raffreddare.

Quanta potenza di raffreddamento esigono i propri ambienti?

Per locali commerciali, studi medici, uffici o magazzini, è possibile utilizzare i seguenti valori per determinare rapidamente la potenza di raffreddamento approssimativa richiesta:

  • 30 Watt per ogni metro cubo
    per locali commerciali tipici ideali secondo lo standard casa passiva, superficie della finestra normale e utilizzati da poche persone
  • 10 Watt per ogni metro cubo in aggiunta
    con isolamento peggiore
  • 10 Watt per ogni metro cubo in aggiunta
    con più di 3 persone nell'ambiente
  • 10 Watt per ogni metro cubo in aggiunta
    con una superficie della finestra con dimensioni superiori alla media
  • 10 Watt per ogni metro cubo in aggiunta
    con finestre/pareti esterne dirette a sud
  • 50 Watt per ogni metro cubo
    per ambienti nel piano sottotetto.
    In particolare negli ambienti nel piano sottotetto in costruzioni vecchie, rilevare la capacità di raffreddamento necessaria risulta difficile, in assenza di informazioni dettagliate sull'isolamento termico del tetto. Per sicurezza, è necessario calcolare 60 Watt per ogni metro cubo mentre con i tetti isolati male e con molti abbaini è meglio aumentare ancora.
  • 55 Watt per ogni metro cubo
    per l'utilizzo del condizionatore nei container edili

Calcolo della capacità online

Per un calcolo personalizzato del carico di raffreddamento devono essere considerate, oltre alle specifiche, anche il comportamento di utilizzo e altri carichi calorifici. Per questo, per un calcolo dettagliato, utilizzare semplicemente il nostro calcolatore online.

Vantaggio pratico inestimabile per i noleggiatori

Elevata flessibilità d'impiego grazie al duplex cooling con giunto DualHex – ideale per temperature ambiente estreme

Tramite il duplex cooling si amplia l'intervallo di lavoro del condizionatore PT 23000 S, collegando in serie con il giunto DualHex i due scambiatori di calore – invece di uno scambiatore unico – in ciascuno dei tre tubi di collegamento.

In questo modo è possibile azionare il condizionatore PT 23000 S con un totale di sei scambiatori di calore del tipo PT S+ – due scambiatori di calore su ciascuno dei tre tubi di collegamento.

Giunto DualHex per l'impiego duplex cooling

Duplex cooling consente un aumento ΔT di 7 °C del valore limite più alto dell'intervallo di lavoro.

Grazie a questa tecnica, l'impianto di condizionamento PT 23000 S può essere utilizzato anche con temperature fino a 45 °C – o con temperature inferiori si evita che il dispositivo operi a pieno carico.

Per il funzionamento opzionale duplex cooling sono necessari, oltre a tre giunti DualHex, anche tre scambiatori di calore aggiuntivi del tipo PT S+.

Duplex cooling con giunto DualHex
Dati tecnici a confronto

Tutte le unità climatiche della serie PT a confronto diretto:

Qui è possibile confrontare con chiarezza tutti i condizionatori della serie PT di Trotec, in modo da poter trovare l'unità climatica adatta alle proprie esigenze.

I modelli che non si desidera includere nel confronto possono essere semplicemente eliminati dalla lista con un clic.

Dati tecnici a confronto


Vantaggi per la pratica:

  • Sviluppo, design, produzione: 100% Trotec
  • Costruzione robusta, concepita specialmente per il noleggio mobile
  • Raffreddamento veloce anche di ambienti grandi
  • Installazione semplice senza impresa specializzata – pronto all'uso entro pochi minuti
  • Unità defrost comandata a gas caldo per un raffreddamento senza interruzioni
  • Ventilatore radiale doppio ad alta potenza di circolazione dell'aria con motore AC di lunga durata
  • Robusti scambiatori di calore con lamelle in alluminio, con una tubatura in rame a parete spessa.
  • Scarico del calore senza refrigerante, dall'unità interna allo scambiatore di calore
  • Con gli innesti rapidi, i tubi di collegamento sono allungabili fino a 30 m, per raffreddare ambienti molto lontani e senza finestre

Acquista

Condizionatore commerciale PT 23000 S mostra nel webshop Trotec

Dati tecnici

Dati tecnici
Informazioni generali
  Codice articolo 1.210.001.080
Tipo
  Suddividi
  Monobloc
Capacità di raffreddamento con 25°C
  Capacità di raffreddamento [kW] 27,6
  Capacità di raffreddamento [Btu/h] 94.238
Capacità di raffreddamento
  max. [kW] 29,4
  max. [Btu/h] 100.384
Portata d'aria
  Livello 1 [m³/h] 2.500
  Livello 2 [m³/h] 2.700
  Livello 3 [m³/h] 3.200
Temperatura ambientale raggiungibile
  (min.) a seconda delle condizioni di utilizzo [°C] 10
Valori elettrici
  Alimentazione elettrica 400 V, 50 Hz
  Potenza assorbita [kW] 9,5
  Potenza assorbita nominale [A] 22,8
Alimentazione elettrica
  Spina elettrica CEE 32 A 400V 5-polig
Compressore
  Tipo di refrigerante R-410A
  Quantità refrigerante [g] 2.300
  Fattore GWP 2.088
  CO2 equivalente [t] 4,8
  Pressione lato di aspirazione [MPa] 3
  Pressione lato di uscita [MPa] 4,15
Valori acustici
  Livello 1 [dB(A)] 54
  Livello 2 [dB(A)] 56
  Livello 3 [dB(A)] 59
Dati tecnici dell'unità esterna
  Potenza assorbita [kW] 0,18
  Classe di protezione IP IP44
  condizioni ambientali temperatura min. [°C] 7
  Condizioni ambientali temperatura max. [°C] 38
  Livello sonoro Livello max. - 3 m [dB(A)] 65
Scarico del calore
  Scambiatore di calore esterno
Misurazione
  Lunghezza (senza imballaggio) [mm] 560
  Larghezza (senza imballaggio) [mm] 1.190
  Altezza (senza imballaggio) [mm] 1.840
Peso
  (senza imballaggio) [kg] 260
Dotazione, annotazioni e funzioni
Scarico della condensa
  Automatico
Termostato ambiente
  presente
Funzioni supplementari
  Contatore delle ore di funzionamento
  Contatore di consumo energetico (conforme MID*)
Mobilità
  Maniglia/e di trasporto
  Rulli di trasporto in plastica

 Dotazione di serie
