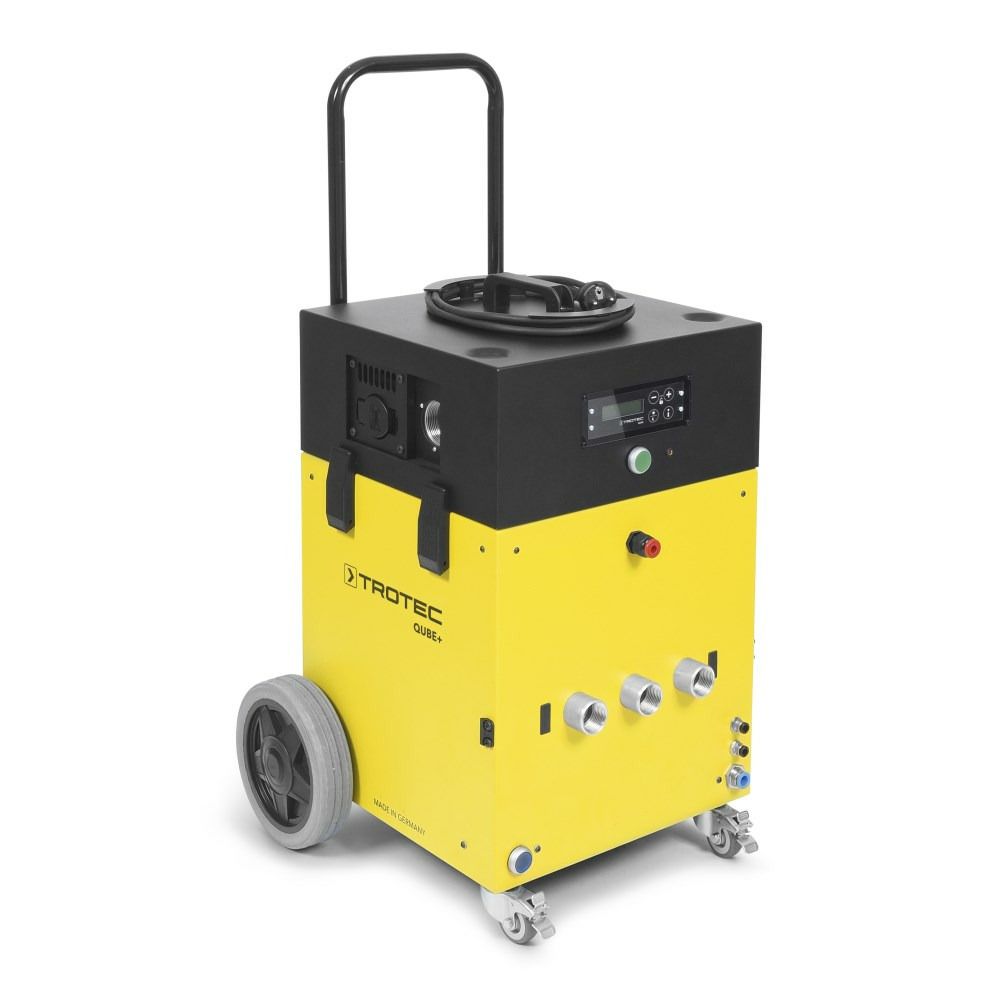

Semplice. con un + in più! Qube+
L'essiccazione di massetti e strati isolanti diventa facile!
Semplicemente di più. Con facilità.
Con il Qube+ potete sostituire una simile torre MultiQube® nell'essiccatore di massetti e strati isolanti completamente con un solo dispositivo in grado di generare il 20 % di potenza distribuita in più con il 50 % in più di leggerezza e il 50 % in meno di grandezza. Per questo anche il trasporto del mezzo di servizio sul luogo del danno si presenta più veloce del 100 %.
Si evita così di eseguire un'installazione di più dispositivi con l'impegnativa posa di diversi tubi flessibili. Posizionare, collegare, accendere – fatto!
Non è necessaria alcuna tecnica aggiuntiva di altri dispositivi, perché nel Qube+ è già stato integrato tutto, chiavi in mano:
Un potente essiccatore di massetti e strati isolanti a turbine VX 5, un separatore d'acqua, un sistema di filtraggio a 4 livelli e un potente silenziatore – uniti in modo ultracompatto in una costruzione di alluminio robusta e impilabile, che rispetto alle soluzioni composte da diversi dispositivi porta decisamente più vantaggi e al contempo notevolmente meno costi.
Anche i vostri collaboratori ve ne saranno grati: 50 % in meno da portare, sollevare, trascinare, impilare – 100 % in meno da intubare, cablare, serrare – 20 % in meno da montare!
Soluzione integrale unica nel suo genere a livello mondiale:
- Turbina VX 5
- Separatore d'acqua WA 4i
- Modulo filtri HEPA
- Silenziatore NR 19
Tutto installato completamente chiavi in mano – leggero, compatto e potente – nella soluzione integrale unica nel suo genere sul mercato, a livello mondiale!
Estremamente versatile: Qube+, possiede semplicemente tutto.
 |
 |
- Fino al 20 % di potenza distribuita in più rispetto a un sistema MultiQube® equiparabile
- Dosaggio adattabile della potenza per un'essiccazione flessibile delle superfici a sottopressione di 10 m² fino a 85 m²
- Essiccazione nel minor tempo possibile attraverso il sistema automatico HiDry, unico nel suo genere a livello mondiale, per tutti i livelli di potenza
- Un Qube sostituisce 4 dispositivi: separatori d'acqua, filtri HEPA, silenziatori e tutti gli essiccatori a canale laterale nelle classi di potenza comprese tra 0,4 e 3 kW
- Sistema di filtraggio flessibile con utilizzo di filtri HEPA solo in caso di necessità per ridurre i costi legati al consumo
- Fino al 75 % più piccolo rispetto alle soluzioni della concorrenza
- 50 % meno da portare, sollevare, impilare
- 100 % più veloce e più semplice da installare senza l'impegnativa giunzione di tubi
- Interfaccia DA 4 per il monitoraggio remoto in tempo reale delle condizioni dell'impianto e del progresso dell'essiccazione
- Display multifunzione Optiflow NT con indicazione dello stato ben leggibile e illuminazione a colori del controllo della potenza
- Contatore digitale per le ore di funzionamento e il consumo energetico
- Dispositivo di protezione termica integrato per prevenire i danni sugli essiccatori, l'inventario e la struttura
- Modalità silenziosa per il funzionamento notturno
- Quadro di comando touch resistente all'usura
Ultracompatto – equipaggiato al top: Qube+
50 % più piccolo di una installazione MultiQube® equiparabile e fino al 75 % più piccolo delle costruzioni della concorrenza
Piccola causa, grande effetto: Grazie alla sua struttura ultracompatta, l'utilizzo del Qube+ consente fino al 100 % di produttività lavorativa in più e fino al 300 % di produttività del magazzino in più.
Con il nuovo Qube+ è possibile eliminare del tutto quella serie di operazioni che fanno perdere tantissimo tempo – così approfittate dell'estrema crescita della produttività nella quotidianità da ristrutturatori:
Predisposizione di meno dispositivi e "movimento" a seconda del danno, meno necessità di spazio nei magazzini, maggiore attrezzatura nel mezzo di servizio per ogni intervento, carico e scarico più veloce, trasporto più veloce dal veicolo al luogo del danno, installazione più veloce, smontaggio più veloce, meno necessità di pulizia.
A conti fatti, potete quindi aumentare di molto la produttività del lavoro e del magazzino grazie all'utilizzo del Qube+!
Quadro di controllo touch
Il Qube+ è dotato di un pannello di controllo touch-free con protezione aggiuntiva del display ➀ e offre quindi un comodo funzionamento con il semplice tocco di un dito. Nessun regolatore, nessuna usura. Basta una leggera pressione sul corrispondente simbolo per configurare il vostro Qube+.
Accanto ai tasti Più e Meno, per una selezione rapida del livello di potenza, il pannello di controllo ospita inoltre delle funzioni per una modalità silenziosa extra ➄ e per la visualizzazione delle ore di funzionamento.
Display multifunzione Optiflow-NT
Sul display multifunzione Optiflow-NT ➁ del Qube+, non solo risultano chiaramente leggibili, anche al buio o a distanza, lo stato di funzionamento corrente e la portata, ma il colore dell'illuminazione del display indica anche automaticamente l'efficienza di accumulo dell'impianto di essiccazione.
Se l'aria di essiccazione può fluire in modo ideale attraverso lo strato isolante, il colore verde mostra le aree limite e in caso di LED rosso, la portata d'aria non è sufficiente per la superficie, così che per una essiccazione veloce, diventa necessaria una ottimizzazione dell'installazione.
 |
 |
 |
Funzione di blocco dei tasti
Con questa funzione ➃ è possibile eliminare con facilità il rischio di errori di funzionamento. Finché è attivata, la tastiera è bloccata per evitare ingressi di comando accidentali.
Modalità silenziosa per il funzionamento notturno
Nella modalità silenziosa ➄, il Qube+ opera in modo particolarmente silenzioso ma comunque efficiente. Per ridurre il livello sonoro non si procede semplicemente a ridurre la potenza, ma quest'ultima viene regolata ottimizzando il rumore sul valore ottimale del flusso volumetrico del livello di potenza 2.
Una volta attivato, il Qube+ funziona per dieci ore nella modalità silenziosa e ritorna poi automaticamente al livello di potenza precedentemente usato.
Estremamente pratico per i clienti che necessitano in breve tempo una realtà con un rumore attenuato al massimo.
 |
Modalità TTKwic
Il Qube+ dispone di tutte le caratteristiche delle prestazioni del separatore d'acqua del WA 4i, inclusi due attacchi rapidi TTKwic per collegare in modo semplice il drenaggio dei deumidificatori.
Per far sì che la condensa possa essere pompata in modo affidabile tramite gli attacchi rapidi TTKwic quando il Qube+ è spento, potete impostare il dispositivo tramite il quadro di comando nella modalità TTKwic. Il motore è spento in questa modalità, ma la pompa continua a essere attiva.
Interfaccia DA 4
Il Qube+ dispone di una interfaccia di serie per il trasferimento dei dati con la nostra unità di regolazione dell'essiccazione DA 4 Qube ➂ e del relativo collegamento al sensore di umidità Efidry.
Il collegamento delle due unità consente una messa in rete di tutti i dati dei dispositivi, incluso il monitoraggio remoto in tempo reale dello stato dell'impianto e dello stato di avanzamento dell'essiccazione.
Conforme alle direttiva MID e MessEG
Il Qube+ è dotato di un misuratore di consumo energetico conforme alle norme MID. El rispetto delle norme di misurazione, la presa di servizio è dotata anche di una Trotec PlugSafe in modo che possa essere saldamente sigillato sia quando è chiuso sia quando è collegata la spina.
 |
 |
Struttura pensata per fornire il miglior servizio
Oltre alla presa di corrente di servizio integrata alla quale poter collegare comodamente e senza perder tempo un deumidificatore a condensazione o un'unità di regolazione dell'essiccazione, il Qube+ dispone di un attacco filettato da 50 mm per lo scarico dell'aria di processo.
Questo riduce efficacemente il riscaldamento critico della temperatura ambiente per preservare il valore delle vostre unità di essiccazione (cfr. "Protezione dell'investimento per i vostri essiccatori").
Funzione di protezione termica mediante sensore
I sensori integrati controllano la temperatura dell'aria interna al Qube+ e la riducono dal livello in cui si trova al livello 1 automaticamente prima che si raggiungano condizioni climatiche pericolose superiori ai 45 °C all'interno del dispositivo, che potrebbero causare alterazioni ai materiali e ridurre il ciclo di vita del Qube+.
La temperatura continua a essere controllata e il Qube+, in caso di temperature in calo, riprende a lavorare automaticamente nella modalità di regolare funzionamento. Tuttavia, se il livello di temperatura rimane critico per un periodo troppo lungo, il dispositivo si spegne completamente per proteggersi.
Ulteriori informazioni sull'argomento "Protezione dell'investimento per i vostri essiccatori" è disponibile qui ...
Sistema di filtraggio flessibile
Per tutte le applicazioni che richiedono un filtraggio HEPA, la boccola dell'alloggiamento dei filtri a manicotto G4 può essere sostituita in modo facile e veloce dal modulo di filtraggio HEPA con gli anelli di tenuta del prefiltro F8.
Poco importa se si deve sostituire il filtro o semplicemente pulire, la struttura del Qube+ consente l'esecuzione di interventi di manutenzione veloci e sicuri.
Il turbomotore, l'allaccio alla corrente e i componenti componenti elettrici essenziali sono alloggiati nel coperchio del motore che può essere rimosso in men che non si dica grazie alla tecnica a chiusura rapida.
A seguito della rimozione del coperchio, la parte inferiore del Qube+ è completamente priva di corrente, poiché non vi è alcun collegamento via cavo che parta dal coperchio del motore. In questo modo potete iniziare direttamente con la pulizia senza ulteriori misure di sicurezza.
Un dispositivo per un'essiccazione degli strati isolanti completa – Qube+
Consumo energetico ottimizzato nelle prestazioni
A differenza delle turbine degli essiccatori a canale laterale tradizionali, il turbomotore del Qube+ ha sempre la potenza e il consumo di corrente in diretta correlazione lineare:
se il livello di potenza viene abbassato o se cala la contropressione, si riduce anche il consumo di corrente. Inoltre, la regolazione della potenza non avviene in rapporto alla resistenza, ma è regolata sul flusso volumetrico necessario.
Grazie a questa tecnica, in confronto agli essiccatori a canale laterale, il Qube+ lavora risparmiando molta energia, e in particolare durante la fase finale di essiccazione, lavora praticamente alla tariffa Eco a risparmio energetico.
Turbomotore con potenza basata su sistema adattronico (sistema meccanoelettrico in grado di offrire un controllo adattivo)
Il turbomotore del Qube+, regolabile su quattro livelli, raggiunge i 20.000 rpm massimo garantendo la massima efficienza, a ogni livello di potenza, perché grazie al sistema automatico integrato HiDry il flusso volumetrico attuale viene costantemente rilevato in m³/h e il Qube+ viene regolato autonomamente a un passaggio d'aria ottimale.
Basta premere un tasto e il Qube+ passa a scelta a una classe di potenza maggiore o, in caso di necessità, a una modalità silenziosa extra.
Sistema automatico HiDry
Sempre la potenza di essiccazione più efficace, in automatico
La potenza motore generata in eccesso rispetto al fabbisogno non rende l'essiccazione più veloce, mentre aumenta l'usura e il consumo di corrente.
Il livello del risultato per un'essiccazione accelerata non è determinato dalla potenza motore, ma da un flusso di aria elevato costante nelle zone degli strati isolanti da essiccare.
Per questo, il nuovo Qube+ è dotato dell'innovativo sistema automatico di comando HiDry, che adegua la potenza non in relazione alla resistenza ma orientandosi al flusso volumetrico, e garantisce così sempre la potenza più efficace, in modo autonomo per ogni essiccazione, su ogni livello.
Simile a un "tempomat" dell'auto, il sistema automatico HiDry supportato da sensori, regola continuamente e dinamicamente la potenza del flusso volumetrico del Qube+, per raggiungere il volare ottimale preimpostato per ogni livello di potenza. Mentre all'inizio dell'essiccazione, con una resistenza ancora relativamente elevata, è necessaria una potenza motore maggiore per mantenere il flusso volumetrico, il fabbisogno di potenza diminuisce costantemente durante la prosecuzione dell'essiccazione.
Per l'intera durata dell'essiccazione, il sistema automatico HiDry garantisce che il turbomotore del Qube+ non produca mai più potenza di quella che è necessaria per mantenere il valore ottimale di flusso volumetrico.
Il risultato: essiccazione molto veloce con un impiego minimo di energia!
Sempre la quantità di potenza che vi serve:
- Livello di potenza 1: ottimo per l'essiccazione economica di piccole superfici. Su questo livello Qube+ lavora come un essiccatore a canale laterale da 0,4 kW, ma consuma il 70 % in meno di corrente!
- Livello di potenza 2: corrisponde alla potenza di un essiccatore a canale laterale da 0,8 kW.
- Livello di potenza 3: rispetto a un essiccatore a canale laterale con una potenza compresa tra 1,1 e 1,3 kW, il Qube+ è più potente di circa il 10 %.
- Livello di potenza 4: corrisponde al 160 % della potenza di un essiccatore a canale laterale da 1,1-1,3 kW e al 95 % della potenza di un essiccatore a canale laterale da 3 kW.
Protezione dell'investimento per i vostri essiccatori
Asciugare i danni da acqua con più di 35 gradi, riduce la durata dell'essiccatore a meno del 35 %
Con questa semplice "regola dei 35", è possibile aumentare in modo significativo la durata dei vostri essiccatori, in modo molto semplice!
Un'umidità dell'aria estremamente elevata con al contempo temperature molto elevate porta in particolare gli essiccatori a freddo alla loro area di potenza rossa, e molto velocemente.
Qui non si tratta di una questione di qualità dei componenti, ma di fisica pura, che vale per tutti gli essiccatori a freddo presenti sul mercato, indipendentemente dal produttore.
Mentre la maggior parte dei deumidificatori a condensazione professionali, con un’umidità dell’aria moderata intorno al 70 % di u.r. è in grado di lavorare senza problemi fino ai 35 °C, un’umidità dell’aria molto elevata con al contempo una temperatura ambientale elevata, comporta che nell’aria ambientale umida ci sia decisamente più energia, che poi deve anch’essa essere «smaltita» tramite il refrigerante.
Di conseguenza, la pressione del refrigerante nel sistema aumenta immensamente, il che porta a un carico distruttivo del compressore.
I deumidificatori dapprima continueranno a lavorare, ma decisamente al di sopra del limite "area rosso scuro", che ha come conseguenza una durata estremamente ridotta del dispositivo.
Ciononostante, a nostro avviso, non c'è modo di evitare l'uso di un deumidificatore a condensazione nella ristrutturazione a seguito dei danni causati dall'acqua, perché i deumidificatori ad adsorbimento in questo caso necessitano decisamente più energia con una potenza di essiccazione uguale, e quindi non sono una alternativa ragionevole per quanto riguarda l'aspetto economico.
Per questa ragione, vi diamo seguente consiglio per la protezione del valore nella pratica:
È possibile tranquillamente allungare di anni la vita dei propri essiccatori a freddo, se durante l'essiccazione dei danni causati dall' acqua si fa costantemente attenzione a mantenere la temperatura ambiente decisamente al di sotto dei 35 °C!
Il modo più semplice per ottenere questo risultato è far fuoriuscire l'aria calda di processo direttamente fuori dalla stanza attraverso il tubo di collegamento integrato nel Qube+ con un tubo flessibile da 50 mm.
Se non è possibile far fuoriuscire l'aria, é possibile anche installare l'impianto di essiccazione di massetti e strati isolanti all'esterno del locale da essiccare e utilizzare l'ugello a fessura PlanoPro per spruzzare l'aria.
In fondo, l'aria di processo degli essiccatori di massetti e strati isolanti è in gran parte responsabile del riscaldamento della temperatura ambiente, indipendentemente dal modello o dal produttore. Per questo motivo, il Qube+ è dotato di una funzione di protezione termica supportata dal sensore che, in caso di surriscaldamento imminente, abbassa prima l'unità al livello 1 e poi, a seconda della curva di temperatura, la riporta al funzionamento normale o la spegne sotto il controllo del sensore.
Grazie a questa protezione, non solo viene prolungata in modo significativo la durata dei vostri essiccatori di massetti e strati isolanti e dei deumidificatori, ma presso i vostri clienti, previene anche i danni termici ai materiali nei locali e alla struttura.
In ogni caso, il trasporto di umidità nei materiali da costruzione a temperature troppo elevate avviene solo per diffusione anziché per capillarità. – un'essiccazione efficace, con temperature a partire dai 45 °C, non ha quindi più luogo.
Accessori e materiale da consumo inclusi in dotazione:
- Tappetino filtrante per separatore d'acqua, 1 pezzo
- Filtro a manicotto G4, 1 pezzo
- Filtro F7 Z Line per filtrare l'aria di raffreddamento aspirata del motore, 1 pezzo
- Bocchettone per attacco dei tubi flessibili da 50 mm per lo scarico dell'aria di processo, 1 pezzo
- Tubo di scarico dell'acqua, lunghezza 5 m, Ø 12 mm
Accessori consigliati: calotta di protezione acustica per tutte le stagioni
- Riduzione dei rumori fino a 5 dB(A) e modulazione aggiuntiva delle frequenze elevate in aree di tono basso di difficile percezione
- Materiale lavabile e impermeabile all'acqua
- Ottimo per funzionamento continuo in spazi abitativi
- Ideale per l'installazione all'esterno, ad esempio nell'essiccazione del tetto piano
- Accessibile e installabile velocemente tramite sistema a cerniera doppia
- Le aperture di immissione e di scarico dell'aria garantiscono un raffreddamento ottimale del motore privo di pressione dinamica generata dal calore
- Anche per l'impiego del Qube+ con DA 4 Qube installata
Ulteriori accessori e materiale da consumo:
- Filtro HEPA, filtro per particelle sospese H13 in conformità con DIN EN 1822-1, grado di separazione >99,97 % / 0,3 μm, incluso pre-filtro a manicotto F8 (DIN EN 779)
- Filtro a manicotto F8, classe di filtro 8 (DIN EN 779)
- Cavo di collegamento DA per il trasferimento dei dati al DA 4
- Raccordo da 38 mm
Ordine immediato: calotta di protezione adeguata, utilizzabile anche con articoli impilati. Ottima soluzione per proteggere dallo sporco in magazzino e per un trasporto privo di graffi.
- Calotta di protezione
