Misuratore dell'umidità dei materiali
Per una identificazione veloce e affidabile dell'umidità nei materiali da costruzione
Le misurazioni CM proteggono dai futuri reclami con costi aggravanti.
I professionisti lo sanno: I danni alle costruzioni sono spesso causati da una troppo elevata umidità residua del sottosuolo.
Con i set completi CM della Trotec, è possibile eseguire le misurazioni in modo veloce e affidabile. Così il contenuto di umidità residua nel materiale da costruzione lavorato come i pavimenti di fondazione ecc., può essere rilevato direttamente in loco, senza mezzi di supporto o utensili aggiuntivi, e documentato con la stampante protocollare (CM-Set Business) fornita.
Le stampate multiple aiutano l'amministrazione e in caso di controversia, provano dell'osservazione dell'obbligo di controllo.
Grazie all'esatta tecnica di misurazione, è possibile fare a meno delle analisi da laboratorio che portano via molto tempo.
Il valore visualizzato sul manometro corrisponde all'effettiva umidità residua in percentuale – non è necessario un macchinoso ricalcolo.
Termometro di superficie per evitare errori di misurazione ...
Di regola, le tabelle di conversione di tutti i dispositivi CM disponibili sul mercato si basano su una temperatura ambiente costante di 20 °C. L'ideale è che questa temperatura compaia sia all'inizio che alla fine della misurazione.
Se ci si discosta dalla temperatura di riferimento in uno di questi due punti, la mancata osservanza comporterà un errore più o meno rilevante a seconda del grado di deviazione:
Per ogni 3 °C di deviazione, l'errore è dell'1% della pressione (la temperatura è la stessa all'inizio e alla fine della misurazione).
Per questo motivo, i dispositivi CM della Trotec sono dotati di un termometro di superficie che indica la temperatura del contenitore. In questo modo, si può rilevare qualsiasi errore di temperatura.
Se, ad esempio, è stata effettuata una misurazione a 35 °C costanti e si è letta una pressione di 0,8 bar, l'umidità CM% per una quantità pesata di 50 g è 1,57 CM% secondo la tabella o la scala.
La stessa misurazione – ma effettuata a 20 °C costanti – avrebbe dato come risultato una pressione di 0,76 bar (5% in meno) e quindi un'umidità di 1,49 CM%.
I set completi CM della Trotec convincono per la semplicità di utilizzo e l'elevata precisione:
CM Set Classic completo
Il classico tra i misuratori CM
Con il CM Classic disponete di un misuratore CM solido e professionale – attrezzato con un manometro meccanico con protezione contro la sovrapressione fino a 2,5 bar.
Il CM Classic vi viene fornito dalla Trotec come set completo, che include un misuratore e la valigetta base CM.
Set completo CM Business
Il misuratore professionale CM con precisione digitale
Con il CM Business disponete di un misuratore professionale di alta precisione – attrezzato con un manometro digitale con protezione contro la sovrapressione fino a 3 bar.
Il CM Business vi viene fornito dalla Trotec come set completo, che include un misuratore e la valigetta base CM.
| Modelli di manometro | Classic | Business | |
|---|---|---|---|
Differenze nella dotazione |
Principio della misurazione della pressione | dipendente dall'ambiente | indipendente dall'ambiente |
| Dipendenza da pressione di visualizzazione | correlata | nessuna | |
| Protezione contro gli spruzzi d'acqua / la polvere | Standard | molto buona (membrana in acciaio) | |
| Controllo online | no | sì | |
| Indicatore della durata di misurazione | no | sì | |
| Protocollabile in loco | no | sì | |
| Memorizzazione dei valori misurati | no | sì | |
| Stampata protocollo individuale | no | sì | |
| Impegno di manutenzione | Controllare regolarmente | Molto basso | |
Caratteristiche tecniche |
Classe di precisione manometro | 1,0 | 0,1 |
| Intervallo di misurazione | max. 2,5 bar | -1 fino a 2 bar | |
| Protezione contro la sovrapressione | buona | buona | |
| Errore massimo [mbar] | ± 25 | ± 2 | |
| Attenuazione coperchio manometro | DIN-EN 837-2 | DIN-EN 837-2 | |
| Interfaccia seriale | – | RS485 | |
Lettura diretta umidità CM% |
10 g | – | ✓ |
| 20 g | ✓ | ✓ | |
| 50 g | ✓ | ✓ | |
| 100 g | ✓ | ✓ | |
| Altri | bar | sì | |
| Alimentazione | – | Batteria di lunga durata (circa 3.000 h) |
|
Contenuto della valigetta base CM:
- Bilancia digitale
- Capacità di pesatura 150 g
- suddivisione minima 0,1 g
- Stabilizzazione della visualizzazione entro 3 secondi
- protezione meccanica data dal coperchio della piastra di pesatura
- Indicazione del sovraccarico e della sottotensione
- Spegnimento automatico
- Peso di calibrazione (100 g) e batterie incluse nella fornitura (3 x 1,5 V tipo AAA)
- Contenitori di pesatura (2 pezzi)
Il peso netto può essere riversato direttamente nella bottiglia – pratico, visto che non si ha più alcun spargimento - Assortimento di utensili – completo per la preparazione dei campioni
- Serie di sfere con 4 sfere di acciaio (effetto avvio, miscelatura e macinatura)
- 20 pezzi fiale di carburo
- Tre fiale di controllo con 1,00 g di acqua, per il controllo della tenuta della bottiglia / controllo del manometro
- Tre tenute di ricambio per il manometro e tre per la bombola a pressione, misurino e spazzola per la pulizia
- istruzioni per l'uso comprensibili e sintesi per l'utilizzo veloce
- Valigetta di metallo – tutto rimane al suo posto, per un trasporto sicuro

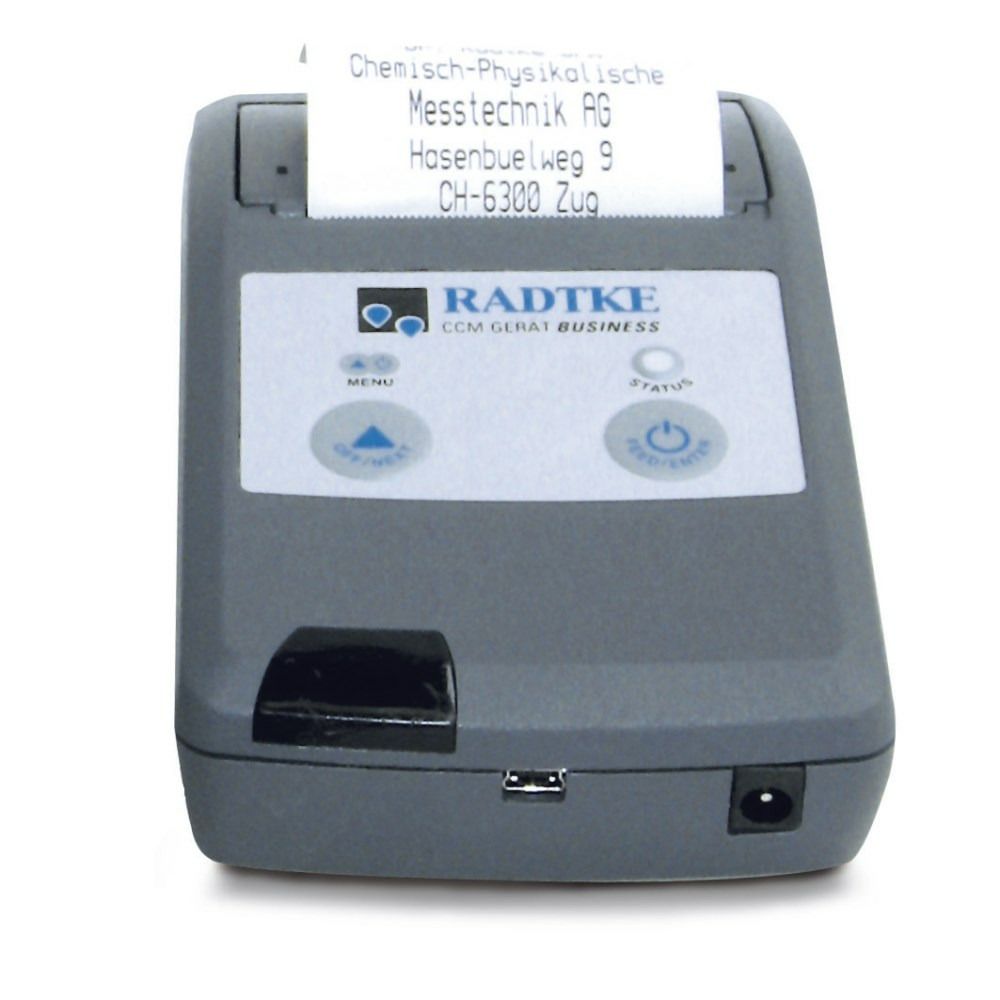

Stampante protocollare CM
Per la documentazione dei vostri dati di misurazione CM direttamente in loco.
Completo di coperchio di protezione, caricatore e rullo di carta di ricambio. Stampa il risultato di misurazione direttamente come protocollo. È possibile eseguire diverse stampate di una misurazione con numeri di protocollo.
Il protocollo contiene:
- Testa del protocollare regolabile per dati aziendali e indicazioni sui punti di misurazione
- Elenco di selezione per il materiale di prova misurato
- Curva di pressione durante la misurazione
- Tempo di misurazione totale in minuti e secondi
- Calcolo automatico dell'umidità CM% per i pesi 10, 20, 50 e 100 g
- Piede protocollare regolabile per documentazione, posizione, utente e costruttore
La stampante protocollare CM è un'ottima integrazione per il CM-Set Business...
Consiglio: Misurazione combinata dell'umidità
Maggiore sicurezza con il controllo combinato della maturità da pavimentazione
la misurazione CM è un metodo di controllo riconosciuto per valutare la maturità da pavimentazione. Come accade con tutti i metodi di misurazione, impiegando un solo procedimento si può sempre giungere a interpretazioni errate.
Un tempo, gli artigiani e i costruttori dovevano spesso confrontarsi davanti ai giudici con il problema che nei singoli casi i risultati di misurazione CM segnalavano una maturità da pavimentazione, ma il massetto di fatto non era ancora maturo per essere pavimentato!
Andate quindi sul sicuro e combinate la misurazione del contenuto di acqua nei pavimenti (misurazione CM), riconosciuta sul continente europeo, con per esempio la misurazione igrometrica dell'umidità di compensazione, stabilizzatosi da molti anni come procedimento standard nel nord Europa.
Durante la misurazione dell'umidità combinata, su uno stesso campione di materiale viene rilevata in due passaggi di misurazione, prima di tutto l'umidità di compensazione e successivamente il contenuto di acqua del campione di materiale.
La misurazione dell'umidità combinata consente agli utilizzatori dei misuratori CM di avere una maggiore sicurezza nella valutazione dei massetti, senza che ne risulti un maggiore impegno degno di nota. Inoltre, per questa misurazione aggiuntiva è possibile utilizzare il misuratore CM con il quale si ha familiarità.
La definizione di entrambe le misure – umidità di compensazione e contenuto di acqua del campione di materiale – consente una valutazione affidabile della maturità da pavimentazione, rispetto a solo uno dei due metodi di misurazione.
Visto che entrambi i risultati di misurazione sono stati rilevati dallo stesso campione di materiale, la misurazione dell'umidità combinata porta a una maggiore sicurezza durante la posa dei pavimenti!
Attrezzatura necessaria per la misurazione combinata dell'umidità: Accanto al dispositivo CM già incluso, è necessario solo il coperchio combinato CM Hygro e un termoigrometro T210 oppure, se presente un misuratore T3000, è necessario un sensore climatico TS 210 SDI.
Vantaggi per la pratica:
- Design robusto in valigetta d'intervento metallica
- Per esi fino a 100 g (massetto di solfato di calcio)
- Invitante rapporto qualità-prezzo
- Visualizzazione diretta dell'umidità CM con classe di precisione fino a 0,1% (business)
- L'elemento documentazione per stampante protocollare (in opzione) protegge da danni e costi relativi (business)
- Set completo con 2 manometri di precisione – meccanico e digitale – per la selezione
Acquista
/it_CH/ZB9100100/Valigetta-CM-Classic-80703-1507708567.jpg)
Valigetta CM Classic
659,94 CHF inclusa IVA Mostra prezzo netto esclusa IVA
/it_CH/ZB9100106/Valigetta-CM-Business-senza-stampante-80702-1507708567.jpg)
Valigetta CM Business senza stampante
1 079,94 CHF inclusa IVA Mostra prezzo netto esclusa IVA
/it_CH/ZB9100043/Stampante-per-il-misuratore-CM-Business-80692-1507708566.jpg)
Stampante per il misuratore CM Business
659,94 CHF inclusa IVA Mostra prezzo netto esclusa IVA
Dati tecnici CM-Set Classic
| Dati tecnici | ||
|---|---|---|
| Informazioni generali | ||
| Codice articolo | ZB9100100 | |
| Pressione [bar] | ||
| Classe di precisione manometro | ± 1,0 % tipo. ± 25mbar (assolutamente superiore all'intera area di pressione) | |
| sicuro contro sovraccarico fino a | 3,0 | |
| Interfacce | ||
| RS232-TTL ovv. RS232-V.24 | ||
| RS485 seriale | ||
| Display | ||
| LCD | ||
| Touch | ||
| Classe di protezione | ||
| IP32 | ||
| IP64 | ||
| Controllo del dispositivo | ||
| Tastiera sensibile al tatto | ||
| Versione involucro | ||
| Plastica | ||
| Manutenzione | ||
| Controllo regolare necessario | ||
| Molto basso | ||
| Alimentazione | ||
| interna tramite batteria | ||
| esterno tramite alimentatore auto | ||
| Interno tramite batteria | ||
| Condizioni ambientali | ||
| Temperatura di funzionamento min. [°C] | -10 | |
| Temperatura di funzionamento max. [°C] | 80 | |
| Misurazione | ||
| Lunghezza (senza imballaggio) [mm] | 140 | |
| Larghezza (senza imballaggio) [mm] | 520 | |
| Altezza (senza imballaggio) [mm] | 360 | |
| Peso | ||
| (senza imballaggio) [kg] | 8,3 | |
| Dotazione standard | ||
|---|---|---|
| Fornitura standard | ||
| Bilancia digitale | ||
| Contenitore di pesatura | ||
| Assortimento di utensili - completo per la preparazione dei campioni | ||
| Serie di sfere con 4 sfere di acciaio | ||
| 20 pz. fiele di carburo | ||
| 3 pz. fiele di controllo | ||
| 3 pz. tenute di ricambio manometro | ||
| 3 pz. tenute di ricambio bombola a pressione | ||
| Valigetta | ||
| Istruzioni per l'uso | ||
| Batteria/e | ||
| Pacchetto batteria 4,8V / 1.650 (tip.) mAh NiMH | ||
| Caricatore batterie 220V | ||
| Cavo di collegamento stampante (versione speciale RS232-TTL) | ||
| Rullo di carta per stampante termica | ||
| Misure rilevabili e funzioni | ||
|---|---|---|
| Sensori interni | ||
| Umidità materiale [CM-%] | ||
| Pressione [bar] | ||
| Umidità legno [%] | ||
| Umidità materiale [%] | ||
| Umidità materiale [digit] | ||
| Funzioni ed equipaggiamento | ||
| Protezione contro la polvere | ||
| Lettura diretta CM-% per 100 g | ||
| Lettura diretta CM-% per 20 g | ||
| Lettura diretta CM-% per 50 g | ||
| Protezione contro gli schizzi d'acqua | ||
| Dipendenza da pressione di visualizzazione e dell'ambiente | ||
| Spegnimento automatico | ||
| Funzione allarme acustico | ||
| Selezione campo caratteristico sensore (Sens) | ||
| Test batterie automatico | ||
| Test automatico funzione | ||
| Lettura diretta CM-% per 10 g | ||
| Illuminazione display | ||
| Clip di sostegno | ||
| Selezione caratteristiche legno (Mat) | ||
| Stampata protocollo individuale | ||
| Indicatore valore massimo | ||
| Indicatore della durata di misurazione | ||
| Funzione hold valore di misurazione | ||
| Memorizzazione valore misurato su PC per ogni esportazione di dati live | ||
| Indicatore valore minimo | ||
| Selezionatore scorrevole delle modalità | ||
| Controllo online | ||
| Protocollabile in loco | ||
| Impostazione manuale temperatura | ||
| Compensazione temperatura | ||
| Unità 2 | ||
| Procedura di misurazione non distruttiva | ||
Dotazione di serie
disponibile come optional
non disponibile
Dati tecnici CM-Set Business
| Dati tecnici | ||
|---|---|---|
| Informazioni generali | ||
| Codice articolo | ZB9100106 | |
| Pressione [bar] | ||
| Errore massimo [mbar] | ± 2 | |
| Classe di precisione manometro | ± 0,1 % tipo. ± 4 mbar (assolutamente superiore all'intera area di pressione) | |
| Attenuazione coperchio manometro | DIN-EN 837-2 | |
| sicuro contro sovraccarico fino a | 3,5 | |
| Interfacce | ||
| RS485 seriale | ||
| RS232-TTL ovv. RS232-V.24 | ||
| Display | ||
| LCD | ||
| Touch | ||
| Classe di protezione | ||
| IP64 | ||
| IP32 | ||
| Controllo del dispositivo | ||
| Tastiera sensibile al tatto | ||
| Versione involucro | ||
| Plastica | ||
| Manutenzione | ||
| Molto basso | ||
| Controllo regolare necessario | ||
| Alimentazione | ||
| interna tramite batteria | ||
| esterno tramite alimentatore auto | ||
| Condizioni ambientali | ||
| Temperatura di funzionamento min. [°C] | 0 | |
| Temperatura di funzionamento max. [°C] | 50 | |
| Misurazione | ||
| Lunghezza (senza imballaggio) [mm] | 140 | |
| Larghezza (senza imballaggio) [mm] | 520 | |
| Altezza (senza imballaggio) [mm] | 360 | |
| Peso | ||
| (senza imballaggio) [kg] | 8,3 | |
| Dotazione standard | ||
|---|---|---|
| Fornitura standard | ||
| Bilancia digitale | ||
| Batteria/e | ||
| Contenitore di pesatura | ||
| Assortimento di utensili - completo per la preparazione dei campioni | ||
| Serie di sfere con 4 sfere di acciaio | ||
| 20 pz. fiele di carburo | ||
| 3 pz. fiele di controllo | ||
| 3 pz. tenute di ricambio manometro | ||
| 3 pz. tenute di ricambio bombola a pressione | ||
| Istruzioni per l'uso | ||
| Valigetta | ||
| Pacchetto batteria 4,8V / 1.650 (tip.) mAh NiMH | ||
| Caricatore batterie 220V | ||
| Cavo di collegamento stampante (versione speciale RS232-TTL) | ||
| Rullo di carta per stampante termica | ||
| Misure rilevabili e funzioni | ||
|---|---|---|
| Sensori interni | ||
| Umidità materiale [CM-%] | ||
| Pressione [bar] | ||
| Umidità legno [%] | ||
| Umidità materiale [%] | ||
| Umidità materiale [digit] | ||
| Funzioni ed equipaggiamento | ||
| Protezione contro la polvere | ||
| Stampata protocollo individuale | ||
| Indicatore della durata di misurazione | ||
| Memorizzazione valore misurato su PC per ogni esportazione di dati live | ||
| Controllo online | ||
| Protocollabile in loco | ||
| Protezione contro gli schizzi d'acqua | ||
| Dipendenza da pressione di visualizzazione e dell'ambiente | ||
| Spegnimento automatico | ||
| Funzione allarme acustico | ||
| Selezione campo caratteristico sensore (Sens) | ||
| Test batterie automatico | ||
| Test automatico funzione | ||
| Lettura diretta CM-% per 10 g | ||
| Lettura diretta CM-% per 100 g | ||
| Lettura diretta CM-% per 20 g | ||
| Lettura diretta CM-% per 50 g | ||
| Illuminazione display | ||
| Clip di sostegno | ||
| Selezione caratteristiche legno (Mat) | ||
| Indicatore valore massimo | ||
| Funzione hold valore di misurazione | ||
| Indicatore valore minimo | ||
| Selezionatore scorrevole delle modalità | ||
| Impostazione manuale temperatura | ||
| Compensazione temperatura | ||
| Unità 2 | ||
| Procedura di misurazione non distruttiva | ||
Dotazione di serie
disponibile come optional
non disponibile
Dati tecnici stampante CM
| Dati tecnici | ||
|---|---|---|
| Informazioni generali | ||
| Codice articolo | ZB9100043 | |
| Interfacce | ||
| RS232-TTL ovv. RS232-V.24 | ||
| RS485 seriale | ||
| Display | ||
| LCD | ||
| Touch | ||
| Classe di protezione | ||
| IP32 | ||
| IP64 | ||
| Controllo del dispositivo | ||
| Tastiera sensibile al tatto | ||
| Versione involucro | ||
| Plastica | ||
| Metallo | ||
| Manutenzione | ||
| Controllo regolare necessario | ||
| Molto basso | ||
| Alimentazione | ||
| interna tramite batteria | ||
| esterno tramite alimentatore auto | ||
| interno (batteria) | ||
| Misurazione | ||
| Lunghezza (senza imballaggio) [mm] | 140 | |
| Larghezza (senza imballaggio) [mm] | 520 | |
| Altezza (senza imballaggio) [mm] | 360 | |
| Peso | ||
| (senza imballaggio) [kg] | 0,205 | |
| Dotazione standard | ||
|---|---|---|
| Fornitura standard | ||
| Dispositivo | ||
| Pacchetto batteria 4,8V / 1.650 (tip.) mAh NiMH | ||
| Caricatore batterie 220V | ||
| Rullo di carta per stampante termica | ||
| Cavo di collegamento stampante (versione speciale RS232-TTL) | ||
| Istruzioni per l'uso | ||
| Batteria/e | ||
| Bilancia digitale | ||
| Contenitore di pesatura | ||
| Assortimento di utensili - completo per la preparazione dei campioni | ||
| Serie di sfere con 4 sfere di acciaio | ||
| 20 pz. fiele di carburo | ||
| 3 pz. fiele di controllo | ||
| 3 pz. tenute di ricambio manometro | ||
| 3 pz. tenute di ricambio bombola a pressione | ||
| Valigetta | ||
| Misure rilevabili e funzioni | ||
|---|---|---|
| Sensori interni | ||
| Pressione [bar] | ||
| Umidità legno [%] | ||
| Umidità materiale [%] | ||
| Umidità materiale [CM-%] | ||
| Umidità materiale [digit] | ||
| Funzioni ed equipaggiamento | ||
| Dipendenza da pressione di visualizzazione e dell'ambiente | ||
| Spegnimento automatico | ||
| Funzione allarme acustico | ||
| Selezione campo caratteristico sensore (Sens) | ||
| Test batterie automatico | ||
| Test automatico funzione | ||
| Lettura diretta CM-% per 10 g | ||
| Lettura diretta CM-% per 100 g | ||
| Lettura diretta CM-% per 20 g | ||
| Lettura diretta CM-% per 50 g | ||
| Illuminazione display | ||
| Clip di sostegno | ||
| Selezione caratteristiche legno (Mat) | ||
| Stampata protocollo individuale | ||
| Indicatore valore massimo | ||
| Indicatore della durata di misurazione | ||
| Funzione hold valore di misurazione | ||
| Memorizzazione valore misurato su PC per ogni esportazione di dati live | ||
| Indicatore valore minimo | ||
| Selezionatore scorrevole delle modalità | ||
| Controllo online | ||
| Protocollabile in loco | ||
| Protezione contro gli schizzi d'acqua | ||
| Protezione contro la polvere | ||
| Impostazione manuale temperatura | ||
| Compensazione temperatura | ||
| Unità 2 | ||
| Procedura di misurazione non distruttiva | ||
Dotazione di serie
disponibile come optional
non disponibile
