Ventilatori radiali della serie TFV: Dati tecnici

Mostra tutto x TFV 100 x TFV 300 x TFV 600 x TFV 900 x TFV 1200

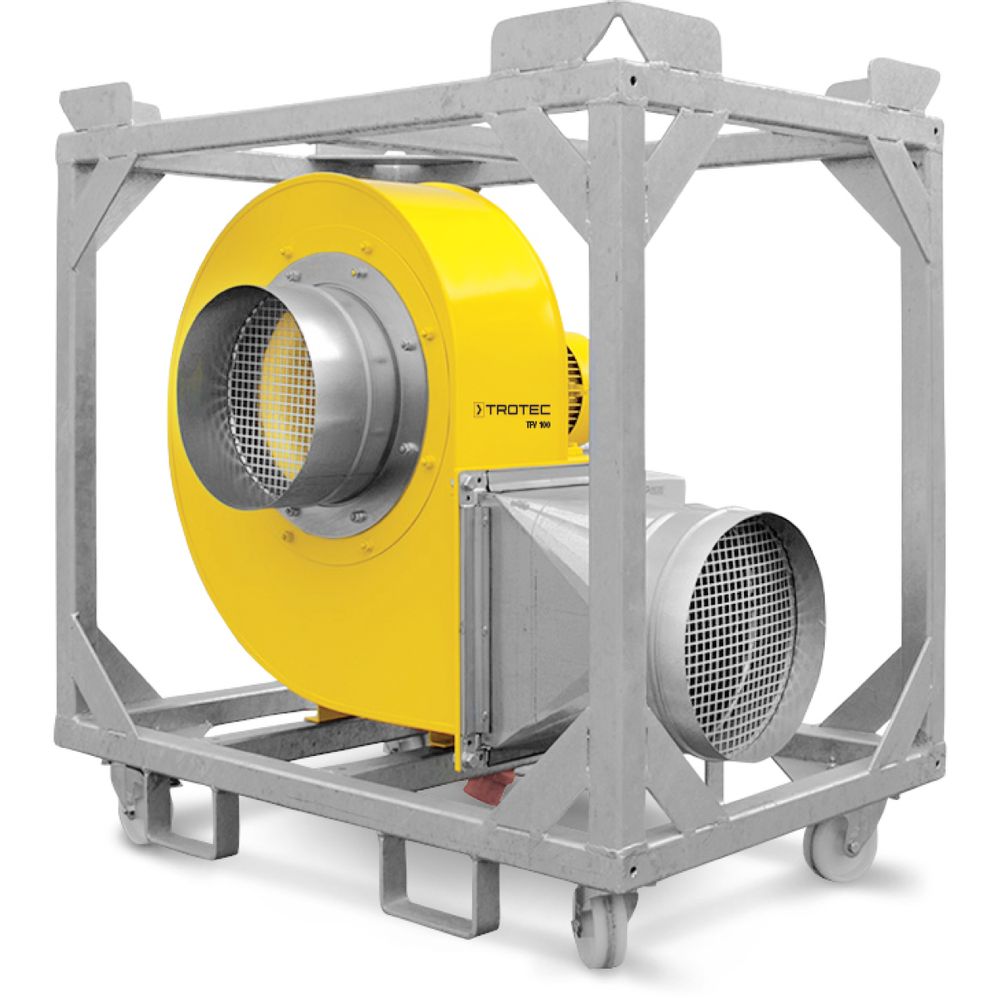

TFV 100

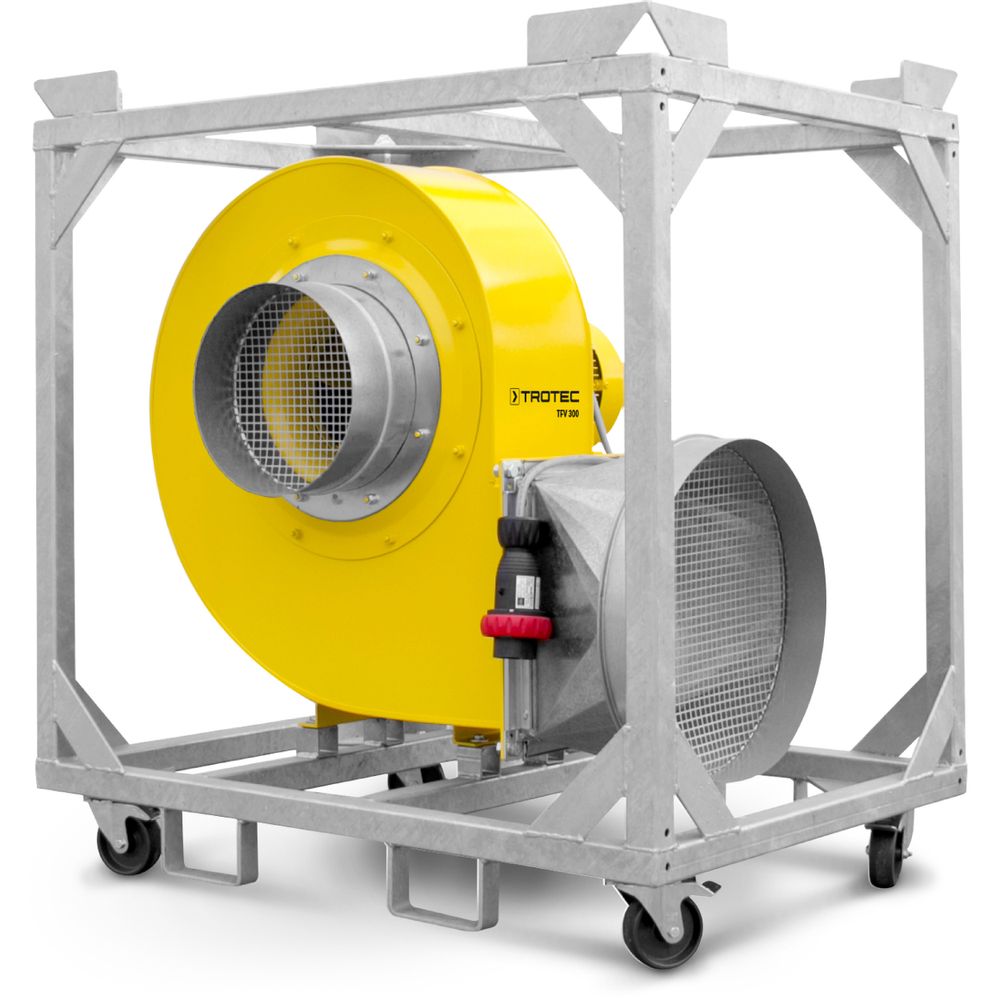

TFV 300

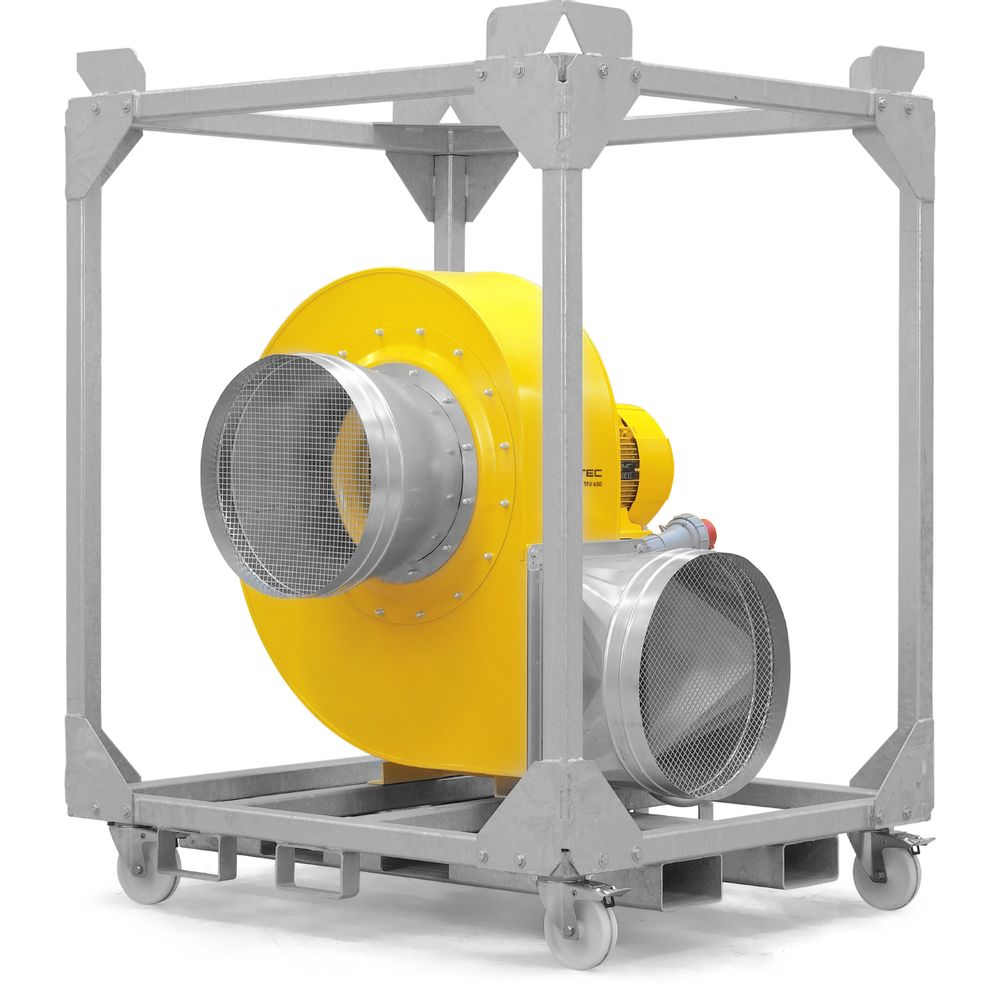

TFV 600

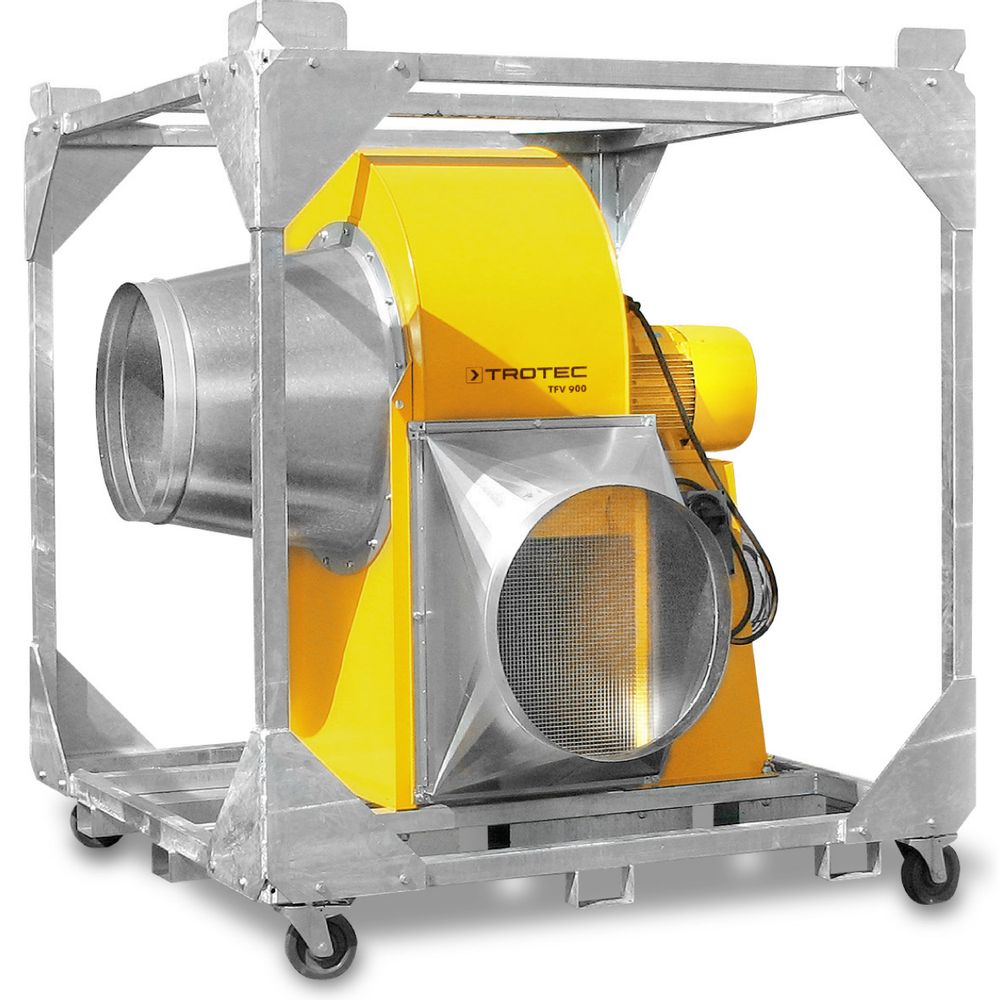

TFV 900

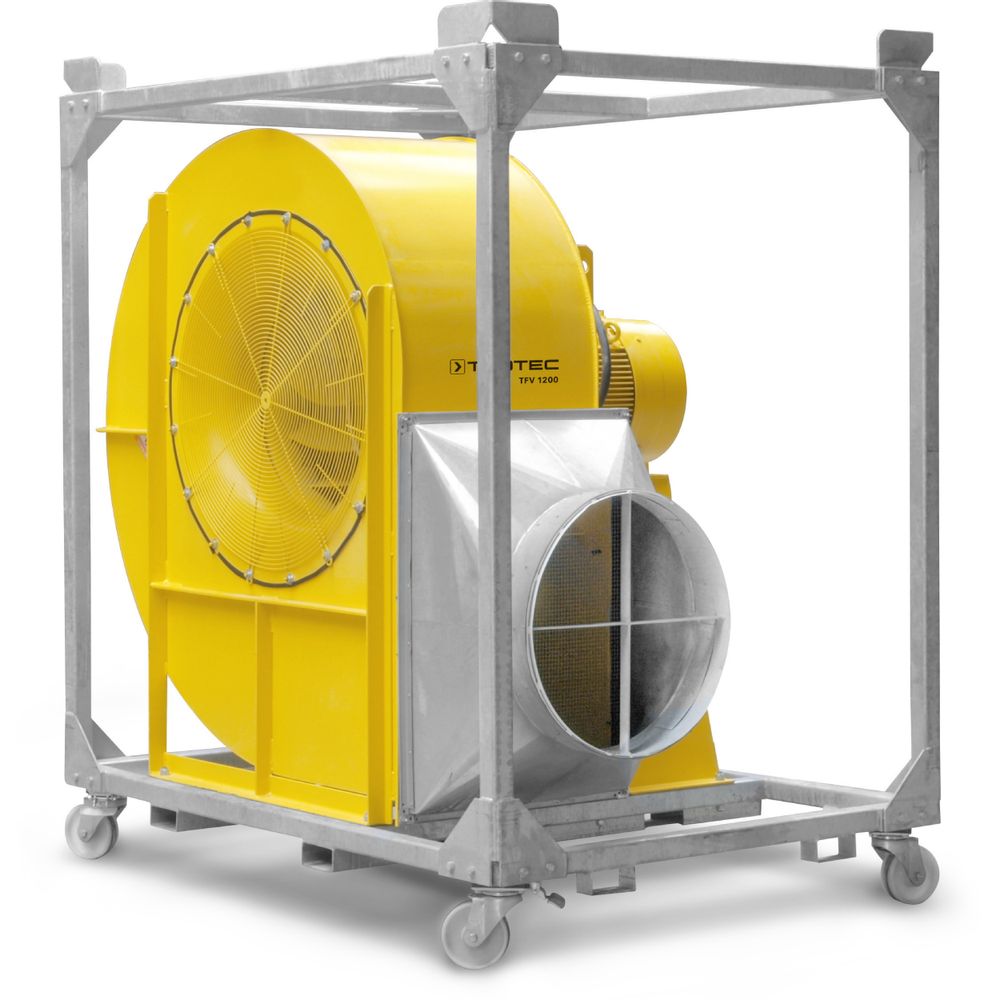

TFV 1200

Dati tecnici Dotazione, annotazioni e...

5 099,94 CHF inclusa IVA Mostra prezzo netto esclusa IVA

5 459,94 CHF inclusa IVA Mostra prezzo netto esclusa IVA

11 759,94 CHF inclusa IVA Mostra prezzo netto esclusa IVA

14 399,94 CHF inclusa IVA Mostra prezzo netto esclusa IVA

28 799,94 CHF inclusa IVA Mostra prezzo netto esclusa IVA

Dati tecnici
Informazioni generali
Codice articolo 1.510.002.010 1.510.002.030 1.510.002.040 1.510.002.050 1.510.002.070
Portata d'aria
[m³/h] Livello max. - in uscita libera 4.000 7.000 16.000 33.600 54.000
Portata d'aria con pressione dell'aria
m³/h 2.000 5.000 10.000 25.000 45.000
Pa 2.020 1.900 4.000 1.900 2.150
Flusso d'aria
in uscita
in aspirazione
Velocità del flusso dell'aria
Velocità uscita aria [m/s] 17 27 21 34 38
Velocità uscita aria [km/h] 61,2 97,2 75,6 122,4 136,8
Ventilatore
Livelli di ventilazione 1 1 1 1 senza interruzione di continuità
Pressione dell'aria
Livello max. [Pa] 2.080 2.800 4.900 2.150 2.650
Temperatura del mezzo di trasporto
max. [°C] 80 80 80 80 80
Condizioni ambientali
Intervallo di temperatura min. [°C] -20 -20 -20 -20 -20
Intervallo di temperatura max. [°C] 40 40 40 40 40
Caratteristiche di sicurezza
Classe di protezione IP IP55 IP55 IP55 IP55 55
Valori elettrici
Alimentazione elettrica 400 V, 50 Hz 400 V, 50 Hz 400 V, 50 Hz 400 V, 50 Hz 400 V, 50 Hz
Potenza assorbita [kW] 2,2 4 18,5 18,5 37
Fusibile consigliato [A/Motorschutzschalter] 10 16 32 32 80
Potenza assorbita nominale [A] 7,8 8,6 34 39 65
Alimentazione elettrica
Spina elettrica CEE 16 A CEE 16 A CEE 63 A CEE 63 A CEE 63 A
configurato dal cliente
Lunghezza cavo [m]
Attacco tubo flessibile
Raccordi di aspirazione [mm] 300 300 515 630
Raccordi di scarico [mm] 300 450 515 630 630
Valori acustici
Distanza 1 m [dB(A)] 87,5 77 84 82 106
Distanza 3 m [dB(A)] 81,5 71 78 76 100
Protezione antideflagrante
Zona
Classe di protezione
Misurazione
Lunghezza (senza imballaggio) [mm] 960 1.000 1.305 1.680 1.900
Larghezza (senza imballaggio) [mm] 560 700 1.250 1.810 1.400
Altezza (senza imballaggio) [mm] 750 830 1.170 1.680 1.800
Peso
(senza imballaggio) [kg] 120 150 233 450 750
Dotazione, annotazioni e funzioni
Versione involucro
Acciaio
rivestito a polveri
Mobilità
Gru
Carrello elevatore
Rulli di trasporto in plastica

 Dotazione di serie

 disponibile come optional

 non disponibile
