Système LTS

Name: Système de localisation de conduites LTS4530S 30m
Brand: Trotec
SKU: 3110005075
Price: 599.94 EUR
Availability: InStock

Systèmes LTS pour la détection de tracés et de points précis

Jonc de poussée en fibre de verre solide et flexible à rayon de courbure réduit

Les systèmes de détection universels LTS permettent de localiser un point précis, par ex. un défaut, tel un tuyau bouché ou l'affaissement d'une conduite etc., mais localise également le tracé de canalisations.

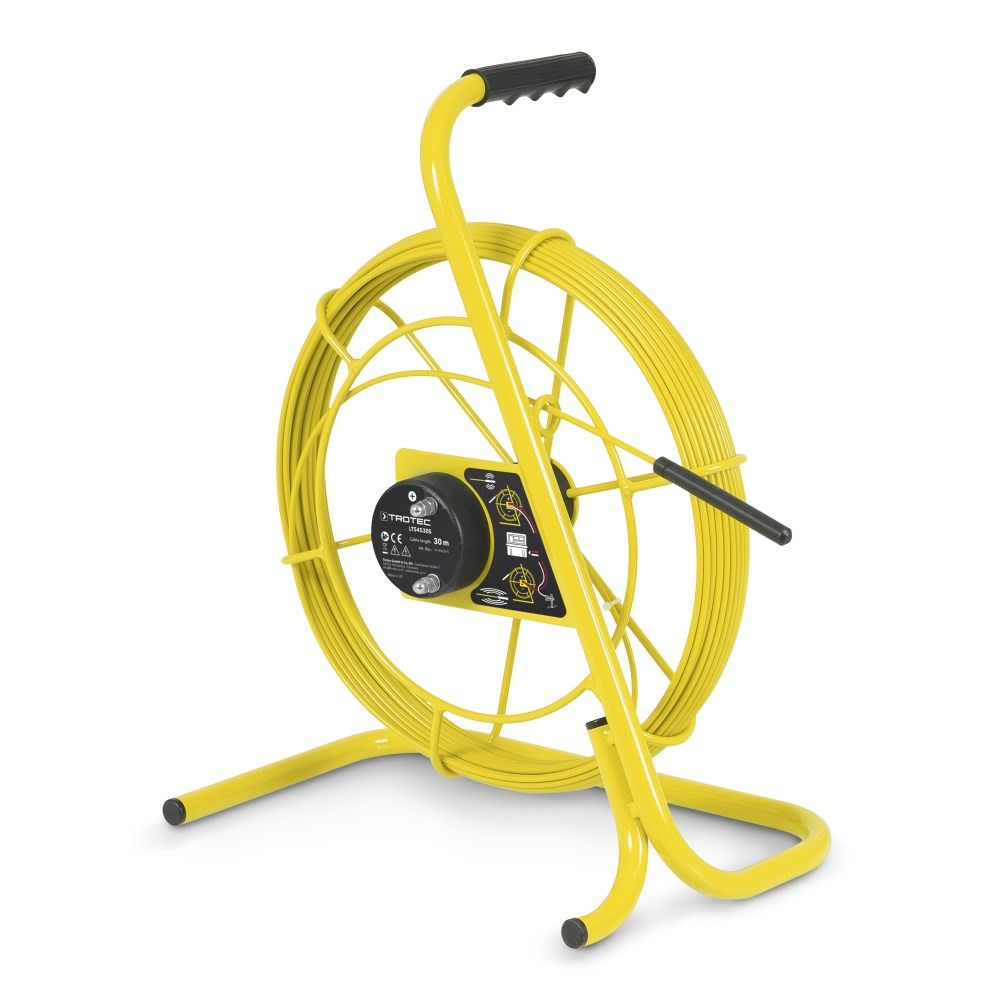

Modèle : Dévidoir compact portable pour utilisation sur chantier. Câble de fibre de verre en gaine de polypropylène avec fils de cuivre intégrés, ø 4,5 mm. Bobine de localisation, boîtier de branchement avec raccords mâles et femelles pour le raccordement de deux émetteurs, châssis en tubes d’acier peints avec dérouleur de ø 400 mm.

Tous les modèles LTS sont équipés d'une bague de transmission qui permet de faire avancer le câble de la sonde bien que l'émetteur soit branché.

Détection de canalisations

Le câble de fibre optique des systèmes de détection comprend des fils de cuivre émettant des signaux détectables sur la longueur totale du câble par connexion d'un émetteur. À cet effet, le câble de l'émetteur est connecté au système LTS et le second est mis à la terre.

Localisation de points

La tête du câble de détection des systèmes LTS comprend une sonde, laquelle est facilement détectable grâce à un champ particulièrement fort. La connexion de l'émetteur se fait à l’aide de deux câbles au niveau du boîtier de connexion du système LTS.

Les schémas montrent, à titre d’exemple, un émetteur ST-510 et un récepteur SR-24. Néanmoins, les deux systèmes de détection peuvent être utilisés avec des émetteurs et récepteurs courants du commerce fonctionnant à une fréquence de 33 kHz.

Système LTS avec émetteur à bague collectrice

Système LTC — Ø jonc de poussée / Ø tête de sonde: 4,5 mm / 12 mm

Stabilité extrême au cisaillement avec de petits rayons de courbure en même temps — Les câbles de poussée des systèmes LTS sont composés de fibres de verre et de fils de cuivre sous un revêtement en polypropylène et réunissent ainsi toutes les caractéristiques d'un câble solide et rigide, mais suffisamment souple pour être courbé. C'est pourquoi, le câble avance rapidement, simplement et précisément même dans les tuyauteries complexes et encombrées.

Systèmes LTS pour la détection de tracés et de points précis — La localisation complète peut être effectuée par une seule personne. Les domaines d'application des dispositifs de localisation LTS comprennent tous les domaines du génie civil, par exemple l'approvisionnement en eau potable et en eau douce, la pose de câbles ou les travaux de drainage et de décharge.

Tous les systèmes de suivi en comparaison directe :

Pour que vous puissiez trouver l’systèmes de suivi qui correspond exactement à vos besoins, vous avez ici la possibilité de comparer tous les systèmes de suivi de Trotec.

Cliquez simplement sur les modèles que vous voulez exclure de la comparaison pour les faire disparaître.

Comparaison des caractéristiques techniques

Avantages pratiques :

Adaptés à la détection de tracés et de points précis
La détection peut être assurée par une seule personne
Jonc de poussée en fibre de verre solide et flexible à rayon de courbure réduit
Bobine de localisation
Bague de transmission permettant de dérouler le câble de poussée, même si l'émetteur est branché

Équipement de série

disponible en option

non disponible

LTS4530S

Système de localisation de conduites LTS4530S 30m

Vous économisez: 240,00 CHF

839,94 CHF 599,94 CHF TTC Afficher le prix HT

Acheter

Données de base
SKU	3110005075
Longueur sans emballage [mm]	210 mm
Largeur sans emballage [mm]	440 mm
Hauteur sans emballage [mm]	490 mm
Poids sans emballage [kg]	3 kg
Poids sans emballage [kg]	6.1 kg
Autres dimensions
Longueur du câble de poussée	30 m
Ø tête de la sonde	12 mm
Diamètre du câble de poussée [mm]	4.5
Données techniques
fréquence à utiliser	Multi fréquences
Détection
profondeur de détection maximale	ca. 4 m (abhängig von der Beschaffenheit des überdeckenden Materials)

Contenu de la livraison
Manuel d’utilisation

Fonctions et caractéristiques
Frein à réglage fin
Détection d'un point précis possible
Détection de traçé possible
avec bague de transmission

Interface
Vis de raccordement M4

Capteurs externes
Émission passive d'une fréquence de localisation pour la localisation de conduites

Alimentation électrique
externe (unité d’émission)

Conception du logement
Métal
