Détecteur de fuites à hydrogène XRS 9012
Le XRS 9012 est la pointe du progrès en matière de localisation de fuites à hydrogène optimisés pour les utilisations pratiques.
Cet appareil de mesure performant, léger et facile à manipuler, vous permet de détecter rapidement les fuites en économisant du temps et de l’argent. Aucune fuite n’est trop faible ou trop importante pour ne pas être détectée rapidement et avec précision par le système XRS !
La conception du système de localisation XRS reflète l'état des connaissances actuelles du génie productique et de la technique des matériaux. Ceci confère à l'appareil des avantages concrets vis-à-vis des autre détecteurs à gaz.
Informations sur les gaz traceur :
lorsque l'on compare les propriétés physiques des gaz pour la localisation des fuites, on se rend vite compte que l'hydrogène est le mieux adapté de tous les gaz. C'est pourquoi l'hydrogène est utilisé comme gaz traceur pour la détection des fuites avec le système XRS. Il n'est pas seulement le plus léger des gaz, mais également le moins coûteux de tous les gaz traceur. Il peut être utilisé en toute sécurité, s'il est correctement dilué avec de l'azote. Ainsi, le mélange gazeux utilisé avec le système XRS comprend 5 % d'hydrogène et 95 % d'azote. Il respecte l'environnement, il est non inflammable, non toxique et non corrosif ! L’hydrogène et l’azote sont présents dans tous les systèmes biologiques. Le taux d’hydrogène naturel de l’air est de 0,5 ppm.
Exemples d'application :
- Localisation de ruptures de tuyaux / conduites
- Câbles téléphoniques / électriques
- Localisation de fuites sur toitures plates
- Systèmes hydrauliques et pneumatiques
- Réservoirs, vannes, cuves, échangeurs de chaleur
- Bâtiments et bateaux
- et bien plus encore...
Le set standard du système XRS Trotec comprend :
- Appareil de localisation des fuites à hydrogène XRS 9012 avec sa mallette de transport (fig. 1)
- Tête de mesure XRS H 21 (fig. 2)
- Câble XRS C 21 S, 3 m (fig. 3)
Éléments du système disponibles en option :
- Poignée standard XRS P 12 (fig. 4)
- Tête de mesure de sol XRS 8212 (fig. 5)
- Sonde de sol XRS 8612 (fig. 6) avec pompe à vide (fig. 7)
- Autres composants sur demande
Mode de fonctionnement du XRS 9012: La sensibilité de l’appareil de mesure peut être réglée individuellement pour toutes les tâches
La sensibilité souhaitée est réglée en appuyant sur une touche. Ce procédé permet de travailler d’une manière innovante, plus sûre et plus efficace :
dans un premier temps, de grandes zones peuvent être contrôlées avec une sensibilité maximale. Dès qu’un signal est émis, la sensibilité peut être sélectionnée de façon à masquer les éventuels signaux parasites, afin de réaliser une localisation précise de la fuite.
La possibilité de diminuer la sensibilité constitue un autre avantage.
Les fuites importantes dans les locaux restreints ne déclenchent dorénavant plus un signal maximal. La sensibilité peut être aisément réduite au minimum, afin de localiser les fuites importantes.
En raison du temps de réponse rapide, il est même possible de capter les plus petites concentrations de gaz traceur avec un signal élevé. Lorsque la concentration décroit, le signal retombe très rapidement à la valeur zéro. En appuyant sur la touche correspondante, le point de référence peut être défini à tout moment.
Lors du développement, une attention particulière a été apportée à la sécurité et au confort :
la forme du détecteur de fuites permet de le porter près du corps. Il est livré avec une ceinture de transport vous permettant de travailler des deux mains. Un détail pratique qui offre un supplément de sécurité.
En règle générale, le XRS 9012 est utilisé essentiellement pour la localisation des fuites et non pour les mesures de concentration de gaz. Si par contre une localisation grossière doit être réalisée par des mesures effectuées à différents points, il suffit pour cela d’augmenter le réglage de la sensibilité.
Caractéristique utile pour les applications concrètes : la fonction MAX détermine à chaque actionnement de la touche la concentration maximale présente sur le point de mesure. Il est ainsi possible de comparer directement les concentrations de gaz présentes à différents endroits.
Le XRS 9012 est équipé d’une fonction de charge de batterie automatique. Si la batterie est vide, il suffit normalement de 5 à 10 minutes de charge pour pouvoir achever les mesures en cours. Le chargement de la batterie peut également être effectué à l’aide de l’allume-cigare d’une voiture.
Le système XRS offre des avantages concrets dans la pratique
La conception du système XRS reflète l'état des connaissances actuelles du génie productique et de la technique des matériaux. Avantage pour l'utilisateur : un appareil de mesure efficace avec un rapport qualité / prix optimal ! Toutes les améliorations apportées au système XRS en font actuellement le meilleur détecteur à gaz pour la localisation de fuites non destructive !
Outre notre expérience dans le domaine des systèmes à gaz traceurs, les idées et commentaires tirés de la pratique des utilisateurs nous ont permis d'optimiser ce système : nous avons par exemple monté le capteur de mesure directement au niveau de la sonde de sol. Résultat : des temps de réponse extrêmement rapides !
En tête de la liste des souhaits des utilisateurs : la réduction des frais ultérieurs et la sécurité contre les défaillances ! Pour répondre à ces attentes, nous nous sommes éloignés des détecteurs à gaz traditionnels et avons développé le système XRS sans pompe à vide de manière à éviter les réparations coûteuses de ce composant sujet aux pannes.
- Sensibilité réglable
- Aucune saturation – même en cas de fuites importantes
- Récupération rapide
- Réglage automatique du point de référence
- Aucune sensibilité transversale à d’autres gaz
- Boîtier ergonomique – une ceinture de transport permet de disposer des deux mains pour travailler
- Accumulateur sans entretien à temps de charge court et durée de vie longue – rechargeable également en voiture (12 V)
- Affichage d'erreurs
- Mémoire des valeurs de mesure minimales / maximales
Accessoires pour le XRS 9012
Tête de mesure manuelle XRS H 21: Pour la recherche de fuite d’hydrogène avec le XRS 9012
La tête de mesure manuelle XRS H 21 est un accessoire standard du détecteur de fuites à hydrogène XRS 9012. Le capteur lui-même se trouve à l’extrémité de la tête de mesure manuelle reliée par un câble au détecteur de fuites. L’appareil de mesure réagit dès que le gaz d’essai rencontre la tête de mesure manuelle.
Le XRS H 21 convient parfaitement à la détection précise au point près et peut être utilisé également avec la poignée standard XRS P 12.
Tête de mesure de sol XRS 8212: Pour la détection dans des conditions difficiles
La tête de mesure de sol a été conçue pour la détection sur des sols instables comme les terres arables, les terrains argileux, sableux, neigeux, marécageux ou couverts de graviers. Elle vient également remplacer la tête de mesure de surface XRS 8612 là où la végétation empêche son utilisation.
Avantages pratiques :
- Détection de l'hydrogène dans les sols secs et humides, utilisable avec toutes les sortes de sols instables
- Capteur d'hydrogène intégré à la tête
- Fonctionnement sans pompe
- Étanche
La tête de mesure de sol XRS 8212 est destinée à l'emploi avec le détecteur de fuites XRS 9012 et est parfaitement adaptée aux interventions dans les conditions les plus difficiles.
L'hydrogène étant jusqu'à un certain point hydrosoluble, la tête de mesure de sol XRS 8212 a été conçue pour être également utilisée dans l'eau afin de détecter l'hydrogène dissous.
Sonde de sol XRS 8612
Cette sonde a été spécialement conçue pour la détection des fuites au niveau des cuves et des canalisations souterraines ; elle s'utilise avec le XRS 9012.
L'hydrogène étant un gaz volatile, la sonde l'aspire directement au sol ou au niveau du revêtement de sol avant qu'il ne s'évapore en atteignant la surface. Il est ainsi possible de localiser avec précision les fuites de conduits ou cuves les plus minimes sans avoir à dégager ceux-ci au préalable en forant ou en creusant.
La sonde de sol XRS 8612 est dotée d'une pompe à vide à deux vitesses. Le capteur d'hydrogène utilisé est de la même conception que le capteur du XRS 9012. Celui-ci est positionné de façon à ce que, en cas de détection du gaz, l'alarme soit donnée plus rapidement qu'avec les systèmes transmettant le gaz au détecteur au moyen d'un tuyau.
La sonde XRS 8612 possède la même pile performante que le XRS 9012. Un voyant lumineux indique le moment de la recharger. La pile peut être rechargée aussi longtemps et souvent que nécessaire.
Pour éviter toute aspiration d'eau, la sonde de sol XRS 8612 est équipée d'un filtre à poussière et d'un clapet anti-siphon. Un voyant indique lorsque le clapet est fermé. Il suffit d'appuyer sur un bouton pour remettre le clapet en état de fonctionnement.
Acheter
/fr_CH/XRS009012/D%C3%A9tecteur-de-fuites-%C3%A0-hydrog%C3%A8ne-XRS-9012-157702-1677741657.jpg)

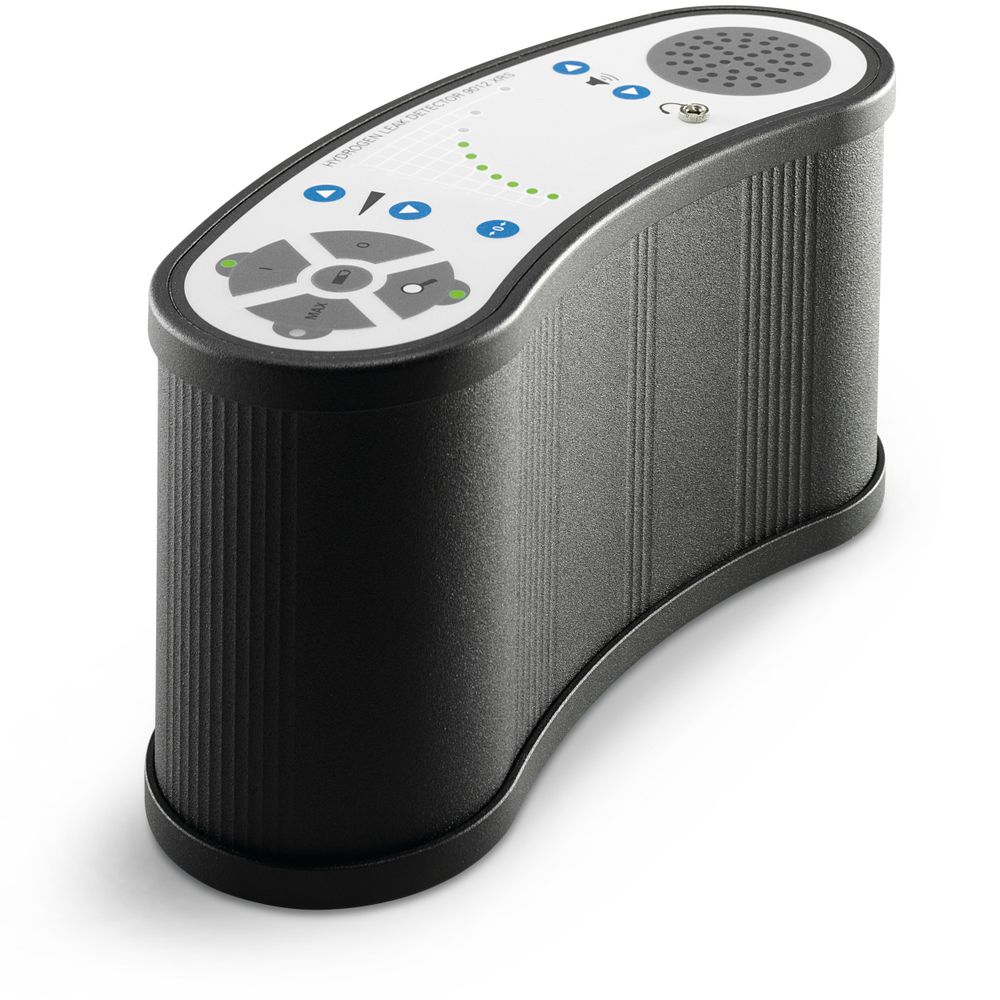

Appareil de détection de fuite d'hydrogène XRS 9012
6 119,94 CHF TTC Afficher le prix HT
Données techniques
| Données de base | |
|---|---|
| SKU | XRS009012 |
| Longueur sans emballage [mm] | 120 mm |
| Longueur avec emballage [mm] | 260 mm |
| Largeur sans emballage [mm] | 250 mm |
| Largeur avec emballage [mm] | 220 mm |
| Hauteur sans emballage [mm] | 85 mm |
| Hauteur avec emballage [mm] | 95 mm |
| Poids sans emballage [kg] | 1.9 kg |
| Poids sans emballage [kg] | 2.5 kg |
| Énergie | |
| Nombre de piles par appareil | 1 |
| Contenu de la livraison |
|---|
| messkopf_xrs_h21 |
| Fonctions et caractéristiques |
|---|
| fault_indication |
| Localisation de fuites de gaz traceur |
| Contrôle des appareils |
|---|
| Clavier à membrane |
| Interface |
|---|
| Prise de casque jack 3,5 mm |
| Capteurs externes |
|---|
| Gas [H2] |
| Durée de fonctionnement |
|---|
| 13 h at 20 °C |
| Alimentation électrique |
|---|
| externe (bloc d’alimentation secteur) |
| Type de protection IP | |
|---|---|
| Label | |
| Protection towards contact | |
| Protection towards water | |
| Protection towards foreign matter | |
XRS H 21
| Données de base | |
|---|---|
| SKU | XRS000H21 |
| Longueur sans emballage [mm] | 100 mm |
| Poids sans emballage [kg] | 0.14 kg |
| Diamètre sans emballage [mm] | 18 mm |
| Données techniques | |
| Temps de réponse | < 1 s |
| Temps d'échauffement | 6 s |
| Sensibilité [ppm] | gaz H2 | 0.7 |
| Conditions de fonctionnement, de stockage et d’environnement de travail | |
| Fonctionnement - température maximale [°C] | 50 |
| Fonctionnement - température minimale [°C] | -20 |
| Fonctions et caractéristiques |
|---|
| Filtre fritté robuste pour la protection du capteur |
| Interface |
|---|
| Special 5 pin plug |
| Capteurs internes |
|---|
| Gaz hydrogène H2 [digits] |
| Conception du matériau de l'élément capteur |
|---|
| Divers |
XRS 8212
| Données de base | |
|---|---|
| SKU | XRS008212 |
| Longueur sans emballage [mm] | 905 mm |
| Poids sans emballage [kg] | 0.54 kg |
| Diamètre sans emballage [mm] | 24 mm |
| Données techniques | |
| Temps de réponse | < 1 s |
| Temps d'échauffement | < 10 |
| Sensibilité [ppm] | gaz H2 | 1 |
| Conditions de fonctionnement, de stockage et d’environnement de travail | |
| Fonctionnement - température maximale [°C] | 50 |
| Fonctionnement - température minimale [°C] | -20 |
| Apparence | |
| Matériau de la poignée | Plastic/Metal |
| Contenu de la livraison |
|---|
| hand_sensor |
| Fonctions et caractéristiques |
|---|
| protected_sensor_tip_for_soft_ground |
| Capteurs internes |
|---|
| Gaz hydrogène H2 [digits] |
| Interfaces/format des connecteurs |
|---|
| Connecteur spécial 5 pôles |
| Conception du matériau de l'élément capteur |
|---|
| Divers |
XRS 8612
| Données de base | |
|---|---|
| SKU | XRS008612 |
| Longueur sans emballage [mm] | 905 mm |
| Poids sans emballage [kg] | 1.8 kg |
| Diamètre sans emballage [mm] | 24 mm |
| Données techniques | |
| Temps de réponse | < 1 s |
| Sensibilité [ppm] | gaz H2 | 0.7 |
| Capacité de la pompe standard [L/min] | 0.5 |
| pump_capacity_max___l_min__ | 1 |
| pump_capacity_standard__mbar__ | 200 |
| pump_capacity_max___mbar__ | 450 |
| pump_type | Membranpumpe |
| Conditions de fonctionnement, de stockage et d’environnement de travail | |
| Fonctionnement - température maximale [°C] | 50 |
| Fonctionnement - température minimale [°C] | -20 |
| Stockage - température maximale [°C] | 50 |
| Stockage - température min. température [°C] | -30 |
| Apparence | |
| Conception matérielle | Other/Aluminium |
| Matériau de la poignée | Plastic/Metal |
| Contenu de la livraison |
|---|
| connecting_cable |
| Sonde de sol avec pompe aspirante active et câble de connexion intégré |
| roller_base_XRS_M12 |
| Fonctions et caractéristiques |
|---|
| Poignée fonctionnelle relié à une pompe aspirante active |
| Filtre fritté robuste pour la protection du capteur |
| Manchon en caoutchouc pour une meilleure étanchéité |
| Interface |
|---|
| Special 5 pin plug |
| Capteurs internes |
|---|
| Gaz hydrogène H2 [digits] |
