Corrélateur LD20HC
Appareil de mesure 2 en 1 de technologie avancée pour la détection de fuites par corrélation ou par localisation acoustique
Appareil combiné pour la mesure corrélée et la détection acoustique de fuites
Le corrélateur LD20HC allie une ingénierie de qualité « made in Germany » à la technologie la plus récente pour la détection des fuites dans les conduites ou les réseaux de distribution d’eau. Il représente ainsi un équipement standard optimal pour les compagnies des eaux comme pour les prestataires de services métrologiques.
Lorsqu’il y a une fuite, l’eau sous pression s’échappe du tuyau en générant un bruit qui se propage dans les deux directions à travers les conduites et peut être détecté par des capteurs ultra-sensibles qui sont montés à cette fin aux emplacements accessibles tels que les bouches ou les robinets.
Comme le type du tuyau a une influence sur la propagation du son, il est possible avec le LD20HC de spécifier le matériau et le diamètre de tous les tuyaux, ce qui permet en un seul cycle de mesure d’analyser jusqu’à 20 sections de conduites.
Le signal détecté est amplifié et transmis par radio au corrélateur, ce dernier permettant de filtrer le signal : 256 filtres au choix sont à disposition.
Utilisable également pour la localisation acoustique des conduites et des fuites.
De plus, différents microphones de structure ou de sol peuvent être raccordés au LD20HC pour une utilisation en tant que géophone acoustique, comme les microphones existant pour le détecteur combiné LD6000 tel que le LD6000 BMW.
Il est ainsi possible, au moyen d’un microphone de sol utilisé en combinaison, de vérifier l’emplacement de la fuite déterminé par corrélation, mais aussi d’effectuer toute autre localisation acoustique de fuite ou de conduite.
Grâce à la fonction Smart, dont la demande de brevet a été déposée, vous voyez tout de suite à l’écran ce que vous cherchez : les fuites potentielles sont affichées sous forme de barres graphiques. La fuite se situe là où le niveau est le plus élevé.
Rien n’est plus rapide ni plus simple pour localiser les fuites de manière acoustique !
Avantages pratiques :
- Appareil combiné pour la mesure corrélée et la détection acoustique de fuites
- Technologie de mesure avancée avec processeur ultra-rapide à 6 cœurs, boîtier robuste en aluminium

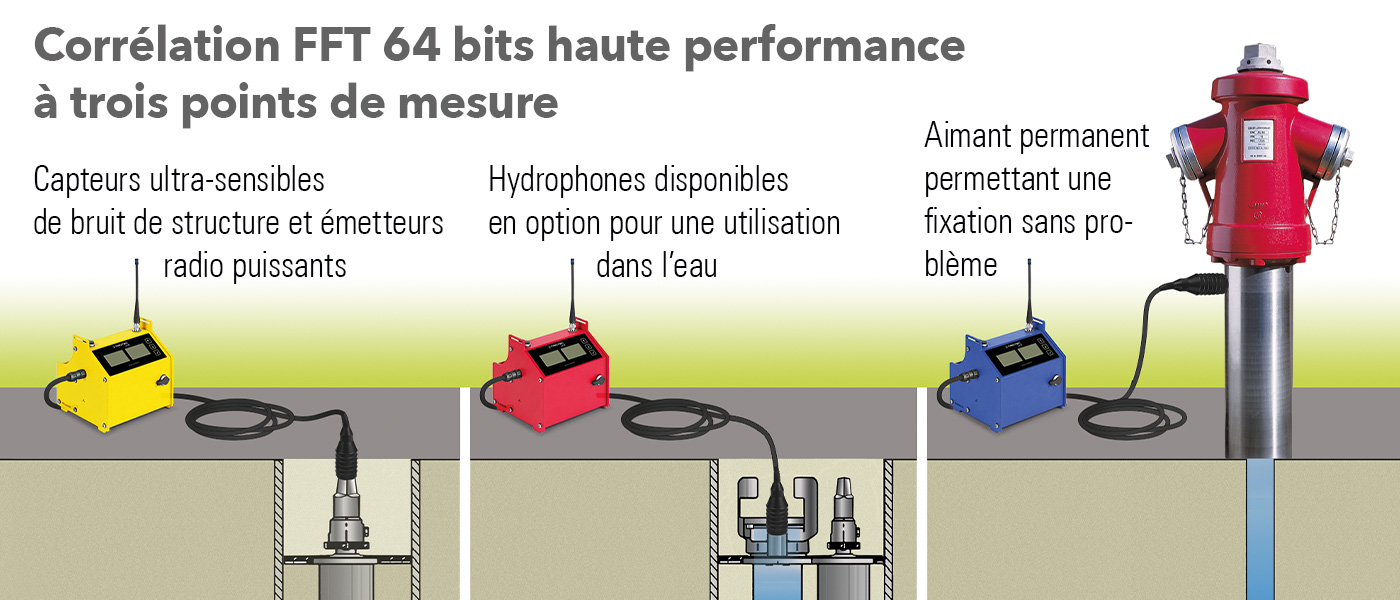

- Corrélation 64 bits à trois points
- Analyse de fréquence (FFT)
- Matériau et diamètre paramétrables pour les sections de conduite à mesurer
- Gain de temps grâce à la mesure corrélée d’un maximum de 20 sections de tuyau en un seul cycle de mesure
- Une innovation: la fonction Smart pour une localisation précise encore plus rapide (demande de brevet déposée)

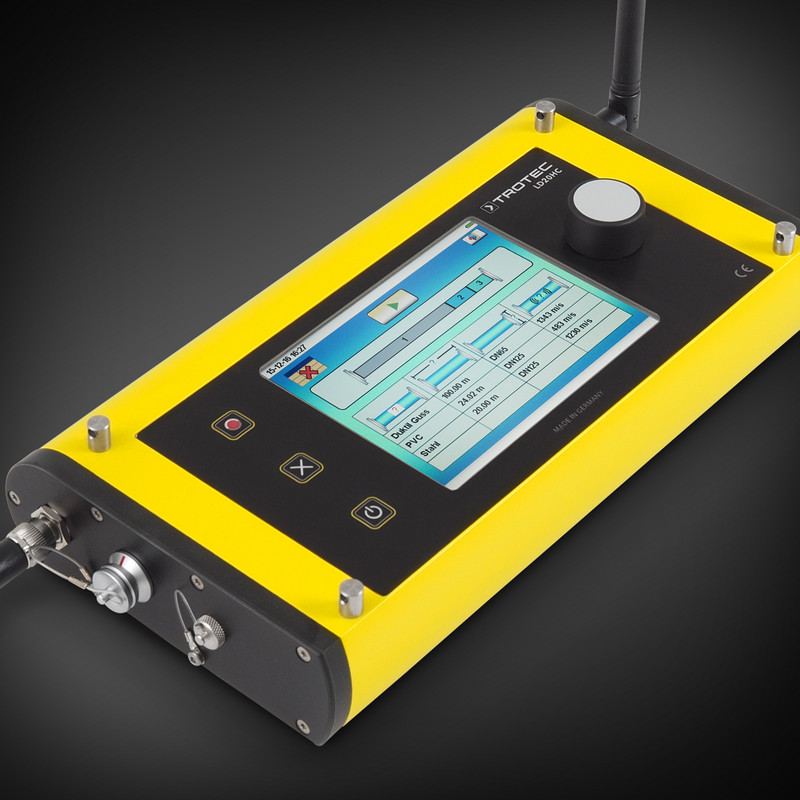

- Utilisation conviviale avec commande duale touches/écran tactile
- Capteurs acoustique ultra-sensibles et émetteurs radio performants: facteur d’amplification supérieur à 60000
- Port pour microphones à bruits de structure et microphones de sol

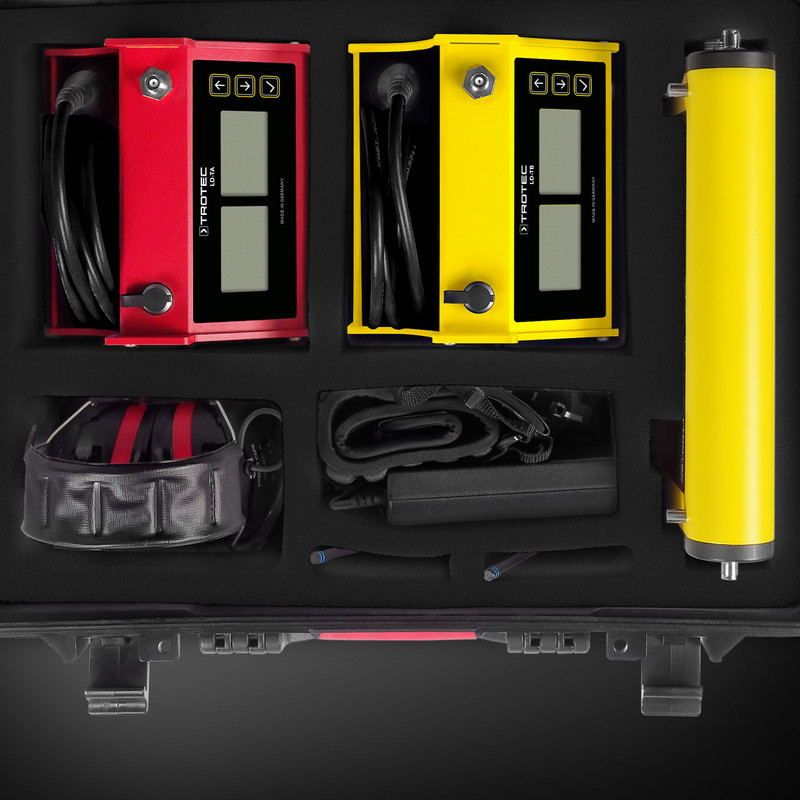

Fourniture standard le LD20HC :
- Corrélateur LD20HC avec deux antennes et bandoulière
- Casque isolé LD K
- Chargeur
- Émetteur 1 LD-TA avec capteur acoustique, couleur rouge
- Émetteur 2 LD-TB avec capteur acoustique, couleur jaune

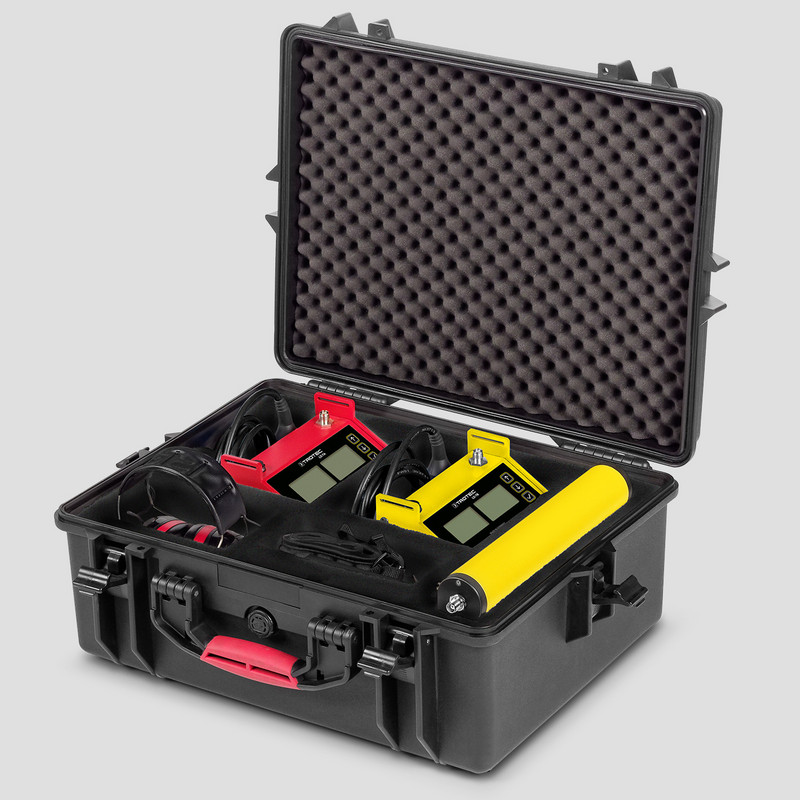

- Mallette de transport pour l’appareil de mesure,
LD-TA, LD-TB et les accessoires
Accessoires disponibles en option :
- Émetteur 3 LD-TC avec capteur acoustique, couleur bleue
- LD20 MA : antenne à pied magnétique sans
amplification pour corrélateur - LD20 MA+ : antenne à pied magnétique avec amplification pour corrélateur (gain 4 dB)
- LD20 Hydro : hydrophone sans manomètre
- LD20 Hydro UF : adaptateur pour hydrophone à monter sur bouchon de borne d’incendie DIN avec filetage intérieur de 1″, montage avec clé pour vanne
- LD6000 VK : câble de raccordement pour microphone de sol
- LD6000 BMW : microphone de sol protégé contre le vent
(avec bouton homme-mort) - LD6000 BM : microphone universel avec adaptateur aimanté
- LD6000 DA : trépied
- LD6000 VL : rallonge de tige de détection avec pointe
Avantages de principe de la mesure de corrélation avec le LD20HC

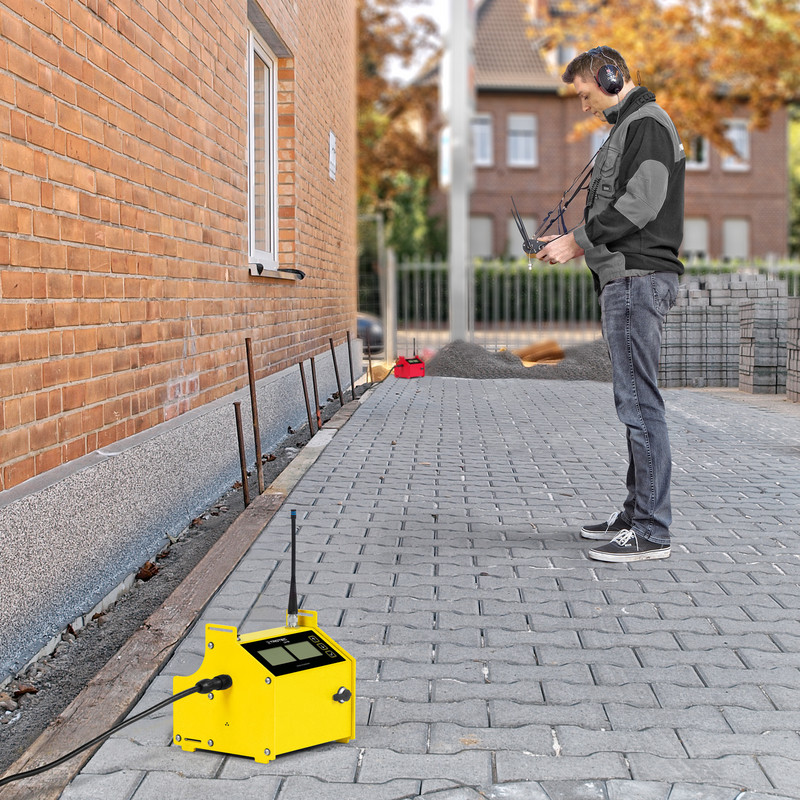

La corrélation est un procédé assisté par ordinateur qui permet de déterminer avec précision la position exacte d’une fuite.
Chaque point de fuite émet un bruit transmis à la conduite, aux bouches d’incendie, aux robinets ou aux vannes. Le bruit est enregistré à un maximum de trois points de mesure par les détecteurs ultra-sensibles et transmis au corrélateur via les émetteurs LD sans fil. Le LD20PC calcule la position exacte de la fuite à partir des différents temps de propagation de ces signaux et en fonction du matériau, du diamètre de la conduite et de la longueur du parcours.
Les conditions climatiques, la profondeur des conduites ou des bruits parasites importants rendent très difficile la localisation de fuites avec des procédés électroacoustiques autres que la corrélation, en particulier sur de longues conduites : la recherche de fuite par corrélation permet de localiser la fuite dans la plupart des cas sans problème.
Acheter
/fr_CH/3110008205/Corr%C3%A9lateur-LD20HC-55870-1485426779.jpg)

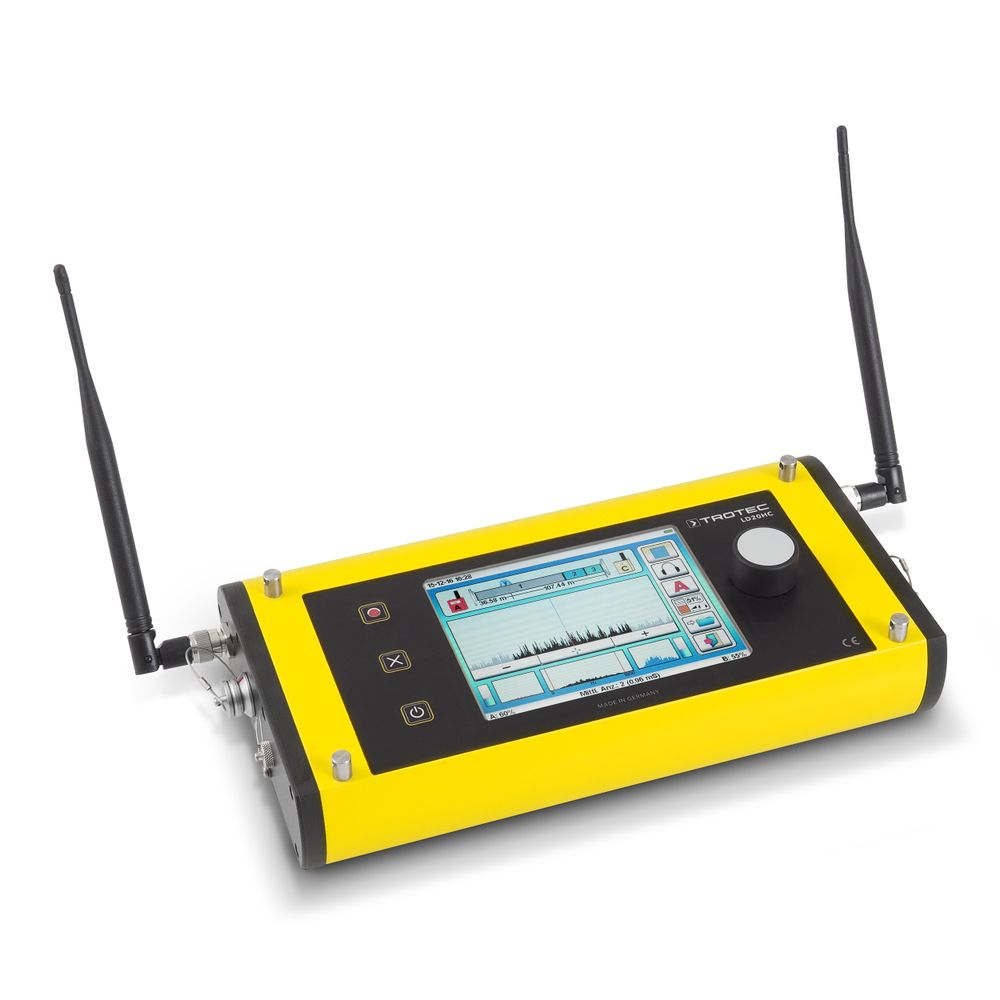

Corrélateur LD20HC
13 799,94 CHF TTC Afficher le prix HT
Données techniques
| Données techniques | ||
|---|---|---|
| Généralités | ||
| Numéro d'article | 3.110.008.205 | |
| Son | ||
| Principe de mesure | piézo-céramique Sensibilité >1000pC/g |
|
| Plage de mesure min. [Hz] | 0 | |
| Plage de mesure max. [Hz] | 5 000 | |
| Plage de fréquences | Son | Localisation acoustique de fuites 0-4 000 Hz | |
| Résolution de mesure géophone | 0 - 99 digits (équivalence dB) | |
| Résolution de mesure corrélation | 5 cm pour une distance de 100 m | |
| Filtres | 256 filtres passe-haut et passe-bas | |
| Amplification [dB] | 120 | |
| Impédance d’entrée [Ω] | Son | 1 MΩ | |
| Impédance de sortie [Ω] | Son | <10 Ω | |
| Transfert de données [Radio] | ||
| Fréquence d'émission [MHz] | 433/ 434 MHz | |
| Puissance d'émission [mW] | 500 | |
| Écran | ||
| couleur LCD tactile 5,7" | ||
| rétro-éclairé | ||
| Écran | ||
| Mémoire | jusqu’à 100 mesures par mode de fonctionnement | |
| Interfaces | ||
| 2 prises d’antenne SMA | ||
| Raccord capteur à baïonnette (IP65) | ||
| Prise casque 3 broches (IP65) | ||
| Prise de charge 4 broches (IP65) | ||
| Port USB (IP65) | ||
| Commande de l'appareil | ||
| Fonction tactile | ||
| Touches | ||
| Bouton de réglage | ||
| langues supportées | FR, EN, FR, IT, PT, PL, SE, TR, HR, SL, SK, CN | |
| Modèles de boîtiers | ||
| Aluminium | ||
| pulvérisé | ||
| Indice de protection | ||
| IP65 | ||
| Conditions ambiantes | ||
| Fonctionnement - température min. [°C] | -10 | |
| Fonctionnement - température max. [°C] | 55 | |
| Stock - Température min. [°C] | -25 | |
| Stock - Température max. [°C] | 65 | |
| Autonomie | ||
| > 10 h de fonctionnement en continu | ||
| Alimentation électrique | ||
| Type de pile | Batterie Ni-MH, 8 500 mAh | |
| Dimensions | ||
| Longueur (sans emballage) [mm] | 380 | |
| Largeur (sans emballage) [mm] | 155 | |
| Hauteur (sans emballage) [mm] | 67 | |
| Poids | ||
| (sans emballage) [kg] | 2,9 | |
| (emballage inclus) [kg] | 4,2 | |
| Contenu de livraison standard | ||
|---|---|---|
| Contenu de livraison standard | ||
| Appareil de mesure | ||
| Antenne(s) | ||
| Bandoulière pour appareil de mesure | ||
| Casque isolé LD K | ||
| Chargeur | ||
| Émetteur 1 LD-TB avec capteur acoustique, couleur rouge | ||
| Émetteur 2 LD-TB avec capteur acoustique, couleur jaune | ||
| Mallette de transport | ||
| Manuel d’utilisation | ||
| Pile(s) | ||
| Grandeurs mesurables et fonctions | ||
|---|---|---|
| Fonctions et équipement | ||
| Localisation de fuites par corrélation (automatique, manuelle) | ||
| Localisation acoustique de fuites (F & L, Smart) | ||
| Adaptation automatique du filtre | ||
| Amplification automatique | ||
| Mémoire préférentielle pour les réglages manuels du filtre | ||
| Protection anti-surchauffe niveau sonore | ||
Équipement de série
disponible en option
non disponible
